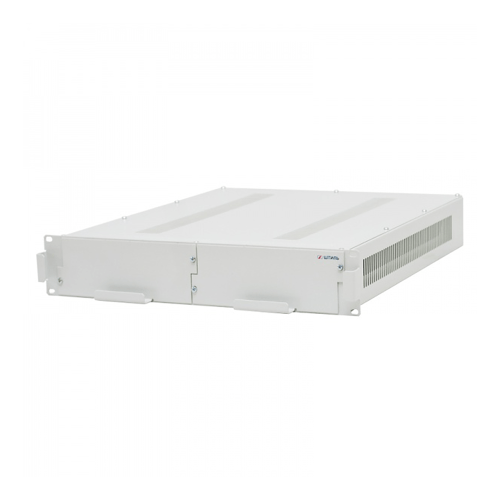

Батарейный модуль BMR-192-09
Батарейный модуль BMR-192-09 используется совместно с однофазными ИБП «Штиль» SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено 16 аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1106L, SR1110L и SR3110L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы ИБП SR1106L, мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
| Время автономной работы ИБП SR1110L и SR3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-192-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
Внимание!
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Комплектация
1 | Батарейный модуль BMR-192-09 | 1 шт. |
|---|---|---|
2 | Аккумуляторные батареи 12 В, 9 Ач | 16 шт. |
3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
4 | Батарейный кабель TD50А-T-1-2х6 | 1 шт. |
5 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Встроенные АБ (аккумуляторные батареи) | |
Тип АБ | AGM |
Количество встроенных АБ 12В, шт. | 16 |
Номинальное напряжение АБ, В | 192 |
Максимальный срок службы АКБ, лет | 0 |
Надежность и эксплуатационные характеристики | |
Диапазон температуры хранения, °С | от -20 до 40 |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантия | 12 мес. |
Размеры и вес | |
Форм-фактор | в стойку |
Длина | 483 мм |
Глубина | 700 мм |
Высота | 89 мм |
Вес | 57 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП SR1106L, SR1110L, SR3110L |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1, 3 в 1 |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) |
Диапазон температуры хранения, С | от -20 до +40 |
Высота установки в стойку, U | 2 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 9 |
Тип разъема для подключения к ИБП | разъем TD50A |
Диапазон температуры заряда, ℃ | от 0 до 40 |
Диапазон температуры разряда, ℃ | от 0 до 40 |
Сферы применения | Для ИБП и ЦОД |
Цвет корпуса | серый |
