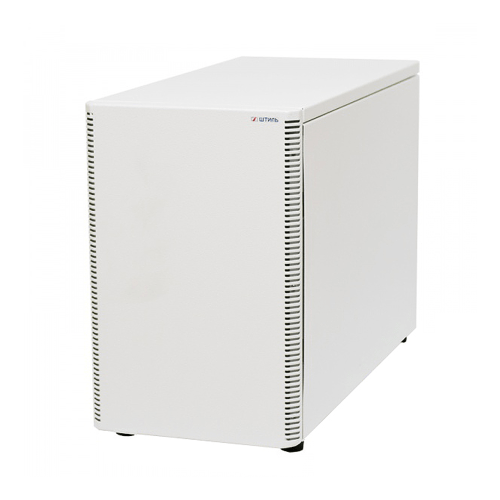

Батарейный модуль BMT-192-09-L
Батарейный модуль BMT-192-09-L предназначен для совместного применения с напольными моделями однофазных ИБП серии ST-L мощностью 6-20 кВА (без встроенных АКБ). Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам моделей источников бесперебойного питания, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено шестнадцать аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1106L, ST1110L, ST3110L, ST3115L или ST3120L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы ИБП ST1106L, мин | 120 | 45 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 5 |
| Время автономной работы ИБП ST1110L или ST3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
| Время автономной работы ИБП ST3115L, мин | 33 | 13 | 8 | 5 | 2 | 0 | 0 | 0 | 0 | 0 |
| Время автономной работы ИБП ST3120L, мин | 23 | 10 | 5 | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Для соединения с ИБП в BMT-192-09-L предусмотрен разъем TD50A «Андерсон».
Внимание!
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Комплектация
1 | Батарейный модуль BMT-192-09-L | 1 шт. |
|---|---|---|
2 | Аккумуляторные батареи 12 В, 9 Ач | 16 шт. |
3 | Батарейный кабель TD50А-TD50А-1-2х6 | 1 шт. |
4 | Батарейный кабель TD50А-T-1-2х6 | 1 шт. |
5 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Встроенные АБ (аккумуляторные батареи) | |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Количество встроенных АБ 12В, шт. | 16 |
Номинальное напряжение АБ, В | 192 |
Срок службы АБ, лет | 0 — 7 эксплуатации) |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Гарантия | 12 мес. |
Размеры и вес | |
Форм-фактор | Напольный |
Глубина | 572 мм |
Высота | 438 мм |
Вес | 58 кг |
Другое | |
Ширина | 250 |
Совместимость | однофазные ИБП ST1106L, ST1110L, ST3110L, ST3115L, ST3120L |
Тип аксессуара | батарейные модули |
Число фаз ИБП | 1 в 1, 3 в 1 |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
Диапазон температуры хранения, С | от -20 до +40 |
Емкость одной 12-вольтовой АБ, Ач | 9 |
Суммарная емкость АБ в модуле, Ач | 9 |
Тип разъема для подключения к ИБП | TD50A |
Цвет корпуса | серый |
