ИБП постоянного тока PS1210D

Источник бесперебойного питания постоянного тока «Штиль» PS1210D предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 12 В различных типов устройств, требовательных к качеству сети:

• охранных и пожарных систем сигнализации,
• оборудования для видеонаблюдения,
• аппаратуры для контроля доступа на закрытую территорию,
• домофонов и электрических кодовых замков,
• коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 8,5 А. При выборе ИБП также необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS1210D Вам недостаточно, обратите внимание на более мощные модели.

Конструктивное исполнение

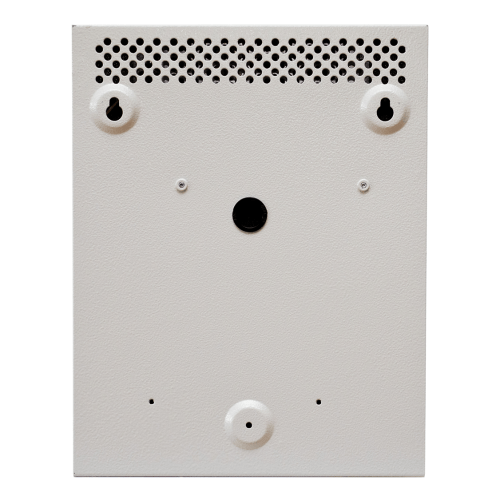

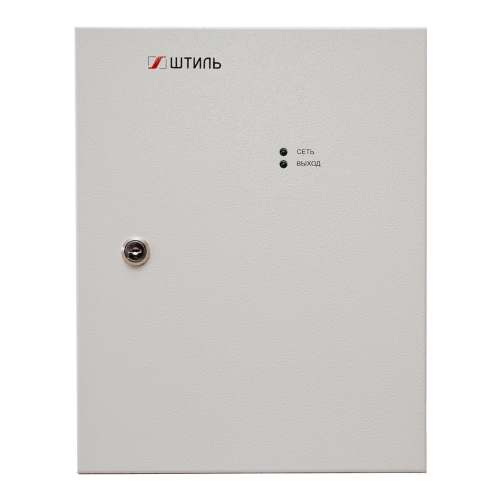

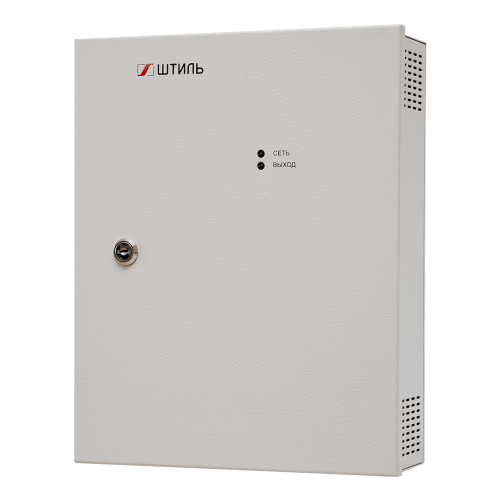

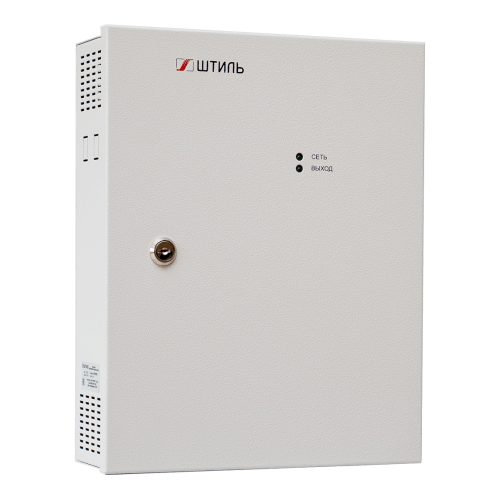

Источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторной батареи емкостью 7 или 17 Ач. Передняя панель изделия снабжена светодиодными индикаторами наличия входного и выходного напряжения. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.

Принцип работы

ИБП постоянного тока «Штиль» PS1210D построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества

Отличные технические характеристики

• широкий диапазон входного переменного напряжения – 88-264 В,
• диапазон выходного напряжения при работе от АБ – 10,5-13,7 В,
• точность стабилизации выходного постоянного напряжения – ±0,2%,
• помехоподавляющие входные и выходные фильтры,
• КПД – 82%,
• естественное охлаждение.

Функциональность и надежность

• защита от перегрузки и КЗ с автовосстановлением,
• ограничение тока заряда АБ,
• защита от «глубокого» разряда и неправильной полярности АБ,
• автоматический заряд/подзаряд АБ в буферном режиме,
• «сухие» контакты,
• срок службы – не менее 20 лет.
