ИБП постоянного тока PS4810G-2

Источник бесперебойного питания постоянного тока «Штиль» PS4810G-2 предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 48 В различных типов устройств, требовательных к качеству сети:

• охранных и пожарных систем сигнализации,
• оборудования для видеонаблюдения,
• аппаратуры для контроля доступа на закрытую территорию,
• домофонов и электрических кодовых замков,
• коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 10 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS4810G-2 недостаточно, обратите внимание на более мощные модели.

Конструктивное исполнение

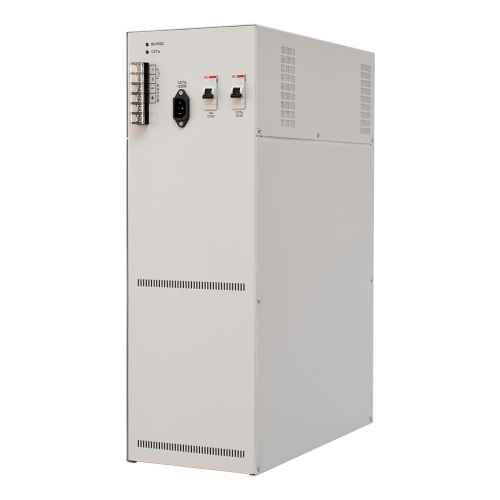

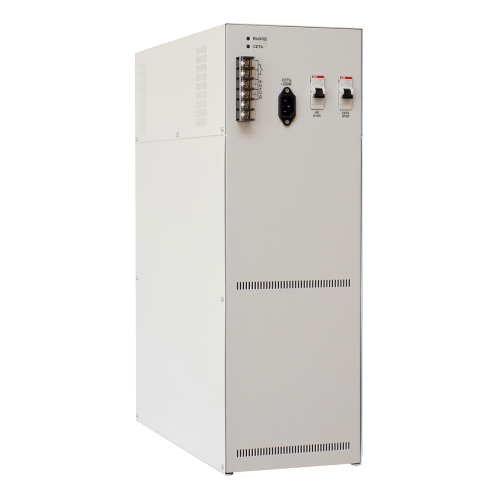

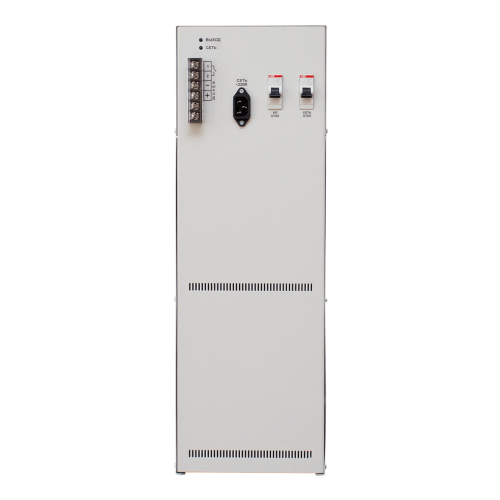

Конструктивно изделие выполнено в виде напольного модуля с отсеком для установки аккумуляторной батареи емкостью до 100 Ач. На фронтальной стороне ИБП размещены:

• автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току,
• автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току,
• светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения,
• светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения,
• выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты),
• разъем для подключения сетевого питающего напряжения.

Принцип работы

ИБП постоянного тока «Штиль» PS4810G-2 построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества

Отличные технические характеристики

• широкий диапазон входного переменного напряжения – 178-264 В,
• диапазон выходного напряжения при работе от АБ – 42-54,8 В,
• точность стабилизации выходного постоянного напряжения – ±0,2%,
• помехоподавляющие входные и выходные фильтры,
• КПД – 82%,
• принудительное охлаждение.

Функциональность и надежность

• защита от перегрузки и КЗ с автовосстановлением,
• ограничение тока заряда АБ,
• защита от «глубокого» разряда и неправильной полярности АБ,
• автоматический заряд/подзаряд АБ в буферном режиме,
• «сухие» контакты,
• срок службы – не менее 20 лет.
