ИБП SR1101SL (1000 ВА)

ИБП SR1101SL топологии онлайн применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, например:

• серверов и сетевого оборудования,
• телекоммуникационной техники и систем связи,
• систем безопасности и охраны,
• приборов учета электроэнергии и другой контрольно-измерительной техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101SL отлично функционирует в связке с дизельгенераторными установками.

SR1101SL – это ИБП с двойным преобразованием энергии, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с точным значением.

Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.

Установка и подключение

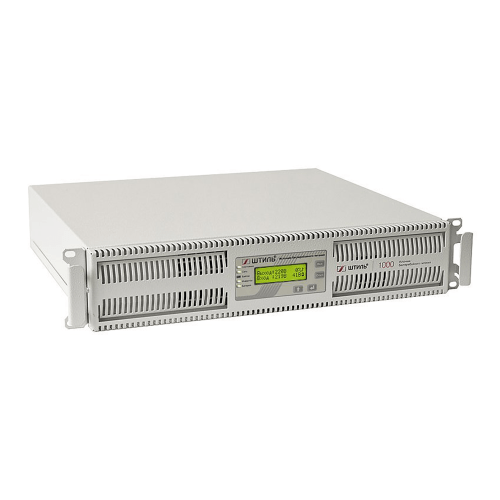

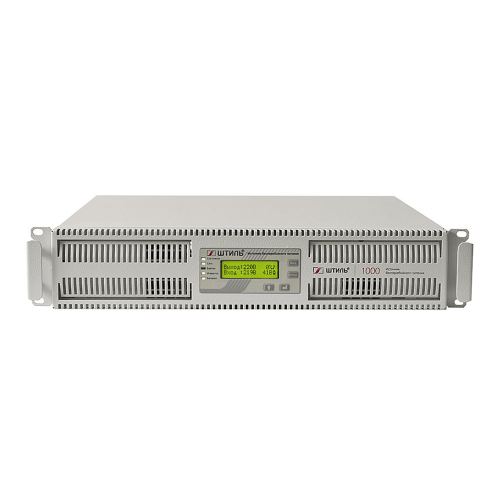

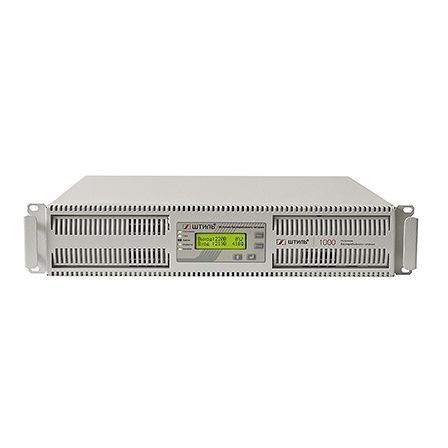

SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

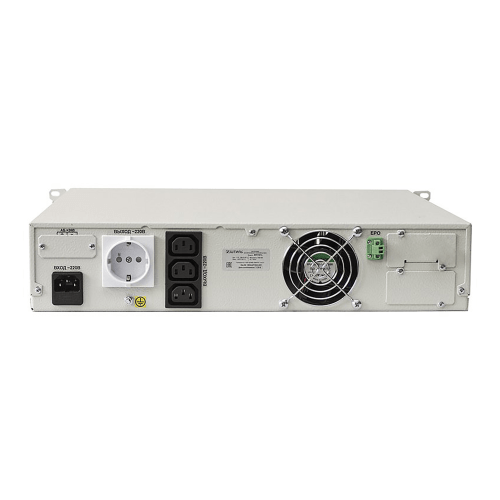

Для подключения нагрузки предусмотрены два типа разъемов: евророзетка (1 шт.), «компьютерные» розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMR-96-09 и BMR-96-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

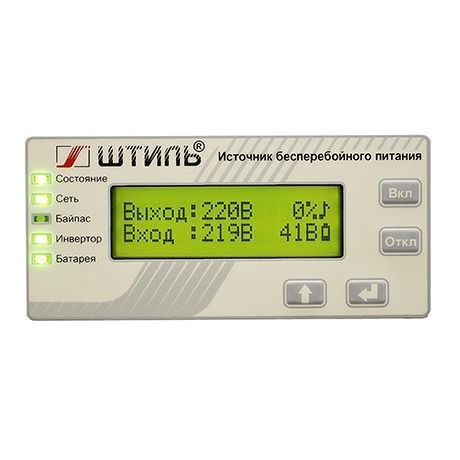

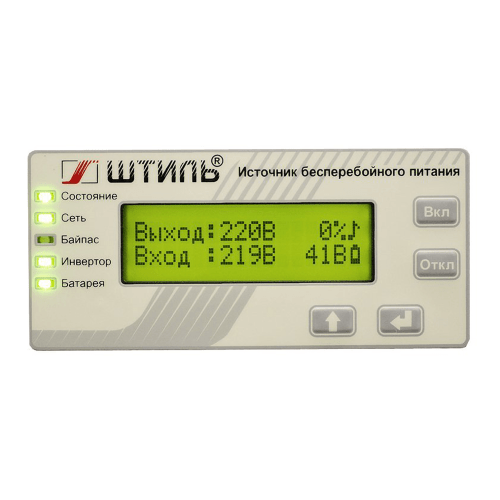

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1101SL используется современная электронная защита от:

• перегрузки по выходу,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).

Как купить?

Купить ИБП SR1101SL и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

SR1101SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке),
• увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ,
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

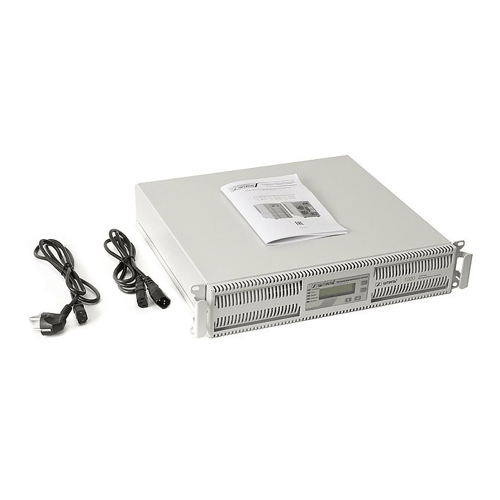

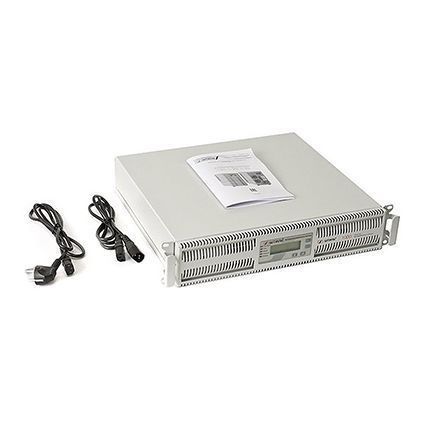

Комплектация
