ИБП SR1110L (10 кВА)

Онлайн ИБП SR1110L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 10 кВА /8 кВт, например:

• серверного оборудования и дата-центров,
• телеком оборудования и систем связи,
• медицинского диагностического оборудования,
• конвейерной и станочной техники,
• систем безопасности, видеонаблюдения и сигнализации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1110L отлично функционирует в связке с дизельгенераторными установками.

SR1110L – это ИБП топологии on-line с двойным преобразованием энергии, устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода на АБ,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Установка и подключение

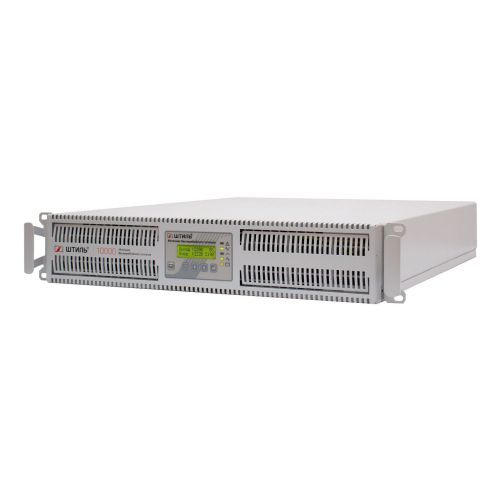

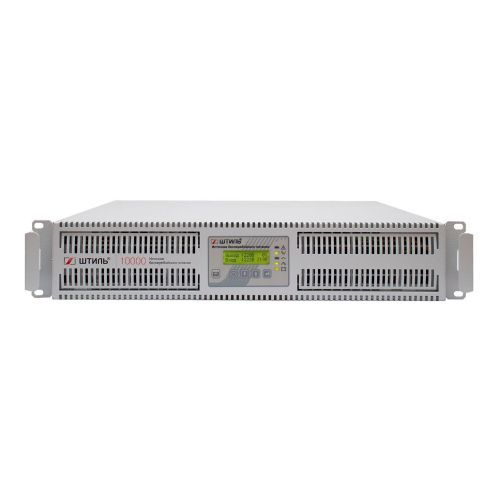

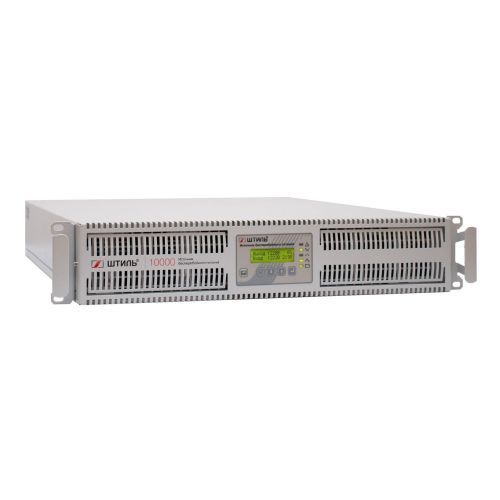

ИБП выполнен в компактном корпусе (исполнение rack) для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

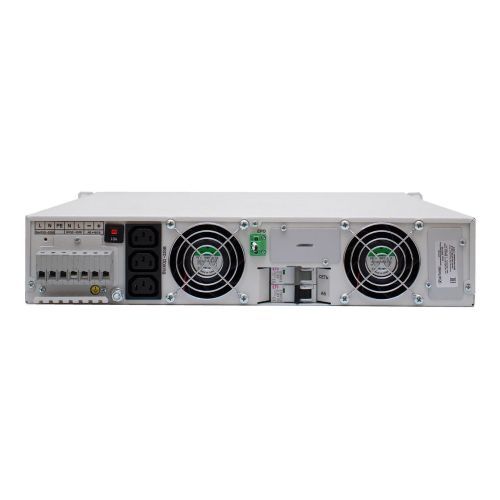

Для подключения нагрузки используются клеммные колодки и три розетки C13. Подключение к входной сети обеспечивается за счет клеммных соединений.

Автономная работа

SR1110L обеспечен встроенным зарядным устройством (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 50 мин или 5 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR1110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

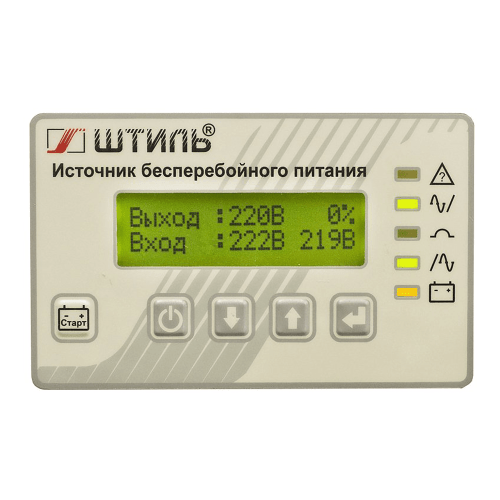

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства,
• «Сеть» – оповещает о состоянии сети,
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим,
• «Инвертор» – оповещает о работе инвертора,
• «Батарея» – показывает состояние батарей.

Информация на дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

SR1110L обладает современной электронной защитой от:

• перегрузки по выходу,
• короткого замыкания,
• внутреннего перегрева.

После устранения причины включения защиты ИБП автоматически перезапускается.

Кроме того, устройство укомплектовано защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неполадок (при их возникновении ИБП отключает нагрузку либо безразрывно переводит её питание на сеть через байпас).

Средства мониторинга

Функционал SR11010L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec),
• RS-485 (протоколы Modbus RTU/Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты.

Состояние ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить ИБП SR1110L, внешние аккумуляторы и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ,
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

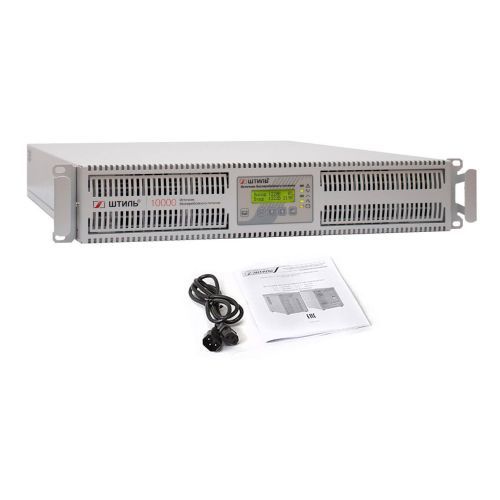

Комплектация

1	ИБП переменного тока SR1110L	1 шт.
2	Кабель нагрузки типа «C14 - C13», длина 1,5 м	1 шт.
3	Руководство по эксплуатации	1 шт.
4	Упаковка	1 шт.
5	Гарантийный талон	1 шт.
