ИБП ST1106L (АТ1)

Обзор Отзывы (0)

0 Отзывов

Характеристики

Страна изготовления:

Россия

Бренд:

Штиль

Топология:

On-line (двойное преобразование)

Фазы на входе:

1 в 1

Рабочий диапазон входного напряжения, В:

175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В:

90-295

Номинальная входная частота, Гц:

Смотреть все

Категории

ИБП переменного тока, ИБП online, ИБП ПО ПРОИЗВОДИТЕЛЮ, ШТИЛЬ

Тэги

ибп штиль

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

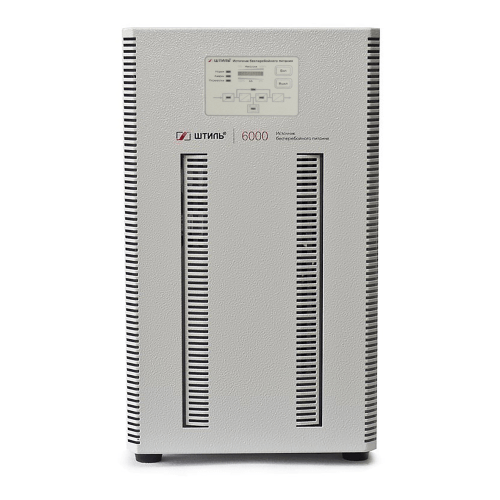

Однофазный ИБП ST1106L (Shtyl) АТ1 разработан для применения на особо ответственных объектах (включая железнодорожную инфраструктуру и объекты метрополитена) с целью обеспечения резервного электропитания и защиты от перепадов и скачков напряжения оборудования мощностью 6 кВА /5,4 кВт.

В связи с применением данных моделей ИБП на важных объектах, в них сделан ряд доработок для повышения отказоустойчивости.

Кроме того, в отличие от стандартных серийно выпускаемых устройств, они имеют увеличенный гарантийный срок эксплуатации – 3 года (36 месяцев).

ST1106L (Shtyl) АТ1 – это онлайн ИБП с технологией двойного преобразования энергии, благодаря которой устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АКБ,
моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,
питать нагрузку идеальным синусоидальным напряжением как при работе от сети, так и от АКБ.

ST1106L (Shtyl) АТ1 устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

Для подключения приборов и обеспечения электропитания используются клеммные колодки.

Для автономной работы нагрузки модель имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних АКБ (до 80 Ач).

АКБ обеспечивают необходимое автономное время работы подключенных приборов (в течение 2 часов при 100% нагрузке).

ST1106L (Shtyl) АТ1 имеет электронную защиту от:

короткого замыкания,
длительной перегрузки по выходу,
внутреннего перегрева.

Автоматическое возобновление работы устройства происходит сразу после устранения причины активации электронной защиты.

Также ИБП оснащен защитой от:

импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс),
высокочастотных помех (100 кГц - 30 МГц),
неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).

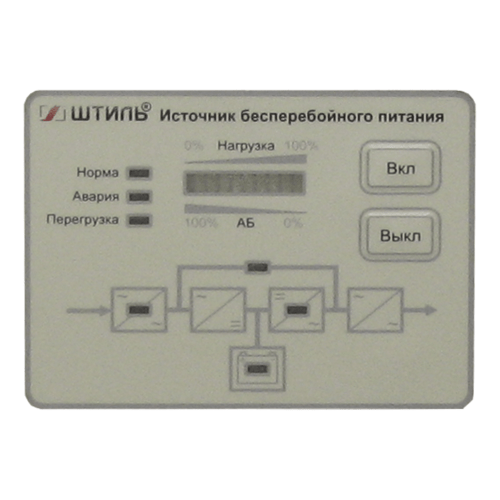

Для контроля работы ИБП оснащен интуитивно понятной панелью со светодиодной индикацией, которая не требует дополнительного изучения эксплуатационной документации для диагностики состояния устройства.

Устройство имеет следующие индикаторы:

«Состояние» – оповещает о режиме работы устройства,
«Перегрев» – оповещает о перегреве устройства,
«Сеть» – оповещает о состоянии сети,
«Байпас» – оповещает о переходе на байпас/ЭКО-режим,
«Батарея» – показывает состояние батарей,
индикатор уровня нагрузки и разряда АБ.

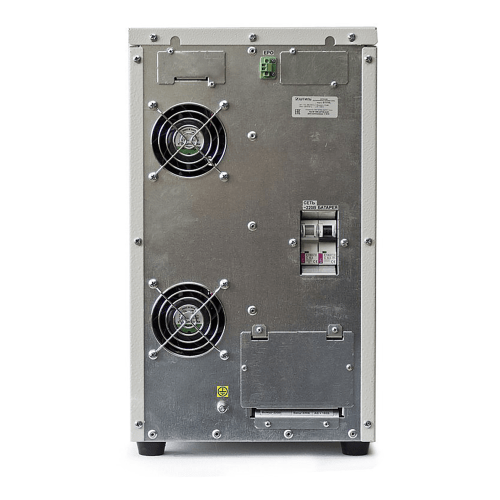

Контроль состояния ST1106L (Shtyl) АТ1 можно осуществлять как локально по интерфейсам USB/RS-232, так и удаленно после установки Ethertnet-адаптера. Указанные интерфейсы размещены на картах мониторинга, инсталляция которых осуществляется в специальный разъём на задней панели устройства.

Работа ИБП с установленной картой мониторинга удобно контролируется на ПК через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание, что карты не входят в базовую комплектацию и приобретаются отдельно.

Комплектация

1	ИБП ST1106L АТ1	1 шт.
2	Руководство по эксплуатации	1 шт.

Характеристики

Страна изготовления	Россия
Бренд	Штиль
Топология	On-line (двойное преобразование)
Вход
Фазы на входе	1 в 1
Рабочий диапазон входного напряжения, В	175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В	90-295
Номинальная входная частота, Гц	50
Плавный пуск	да
Выход
Полная мощность, ВА	6000 Вт
Номинальная мощность, Вт	5400 Вт
Форма выходного напряжения	чистая синусоида
Крест-фактор	3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей	Нет
Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В	192
Холодный старт	да
Срок службы АБ, лет	0 — 7 эксплуатации)
Поддержка подключения внешних АБ	Да
Надежность и эксплуатационные характеристики
Относительная влажность, %	от 0 до 80 (без конденсата)
Гарантия	36 мес.
Размеры и вес
Форм-фактор	Напольный
Вес	18 кг
Другое
Страна производитель	Россия
Диапазон рабочей температуры, С	от +5 до +40
Степень защиты от пыли и влаги	IP20
USB	опция (требуется установка карты мониторинга)
Ethernet	опция (требуется установка карты мониторинга)
«Сухие» контакты	опция (требуется установка карты мониторинга)
Номинальное входное напряжение, В	220
Функционал управления АБ	калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С	от -40 до +40
Допустимый диапазон входной частоты, Гц	45-55
Входной коэффициент мощности	0,99
Фазы на выходе	однофазное
Диапазон настройки выходного напряжения, В	220-240
Точность выходного напряжения, %	±2
Номинальная выходная частота, Гц	при работе от сети - соответствует частоте сети при работе от АБ (устанавливается пользователем) - 50/60
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Входная сеть	клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы)	клеммное подключение (L, N, PE)
Тип входной сети	однофазная трехпроводная (L, N, PE)
Совместимость с генератором	да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Выходной коэффициент мощности	0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)	105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с с последующим переключением на байпас
КПД в режиме on-line, %	95
КПД в автономном режиме, %	94
Время переключения в автономный режим из режима on-line, мс	0
Время переключения в автономный режим из режима ECO, мс	7
Звуковой сигнал	автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232	опция (требуется установка карты мониторинга)
mini-USB	опция (требуется установка карты мониторинга)
Рабочая высота, м	до 3000 м над уровнем моря
КПД в режиме работы от электросети, %	99
Светодиодный дисплей	отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев
EPO	разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Номинальное выходное напряжение, В	220
Наработка на отказ, ч	не менее 70000
Установка	в помещении
Максимальный выходной ток, А	27
Цвет корпуса	серый
Максимальный входной ток, А	38
