Инвертор PS220/2000К (2000 ВА/1500 Вт)

Обзор Отзывы (0)

0 Отзывов

Характеристики

Бренд:

Штиль

Номинальная мощность, Вт:

1500 Вт

Глубина:

421 мм

Высота:

89 мм

Вес:

4.5 кг

Относительная влажность, %:

от 0 до 90 (без конденсата)

Страна изготовления:

Россия

Смотреть все

Категории

Инверторы, 220 В / 220 В (модульные)

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Обратите внимание!Для установки и эксплуатации инвертор PS220/2000К требует обязательного наличия модульного каркаса PS2020К или PS2020КМ с контроллером.

Модульный инвертор напряжения PS220/2000К с выходной мощностью 2000 ВА/ 1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное стабилизированное переменное синусоидальное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

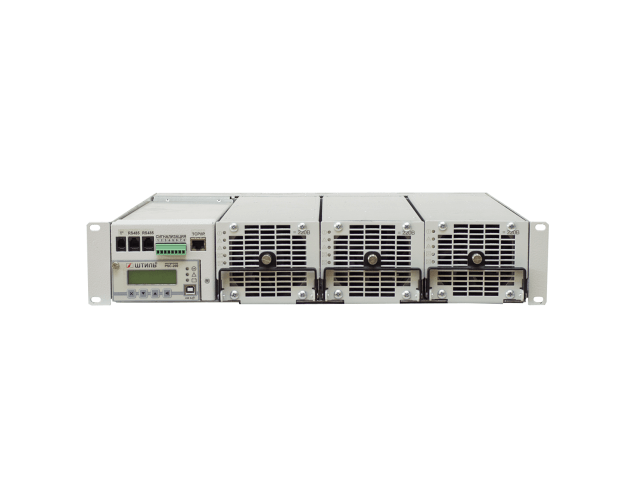

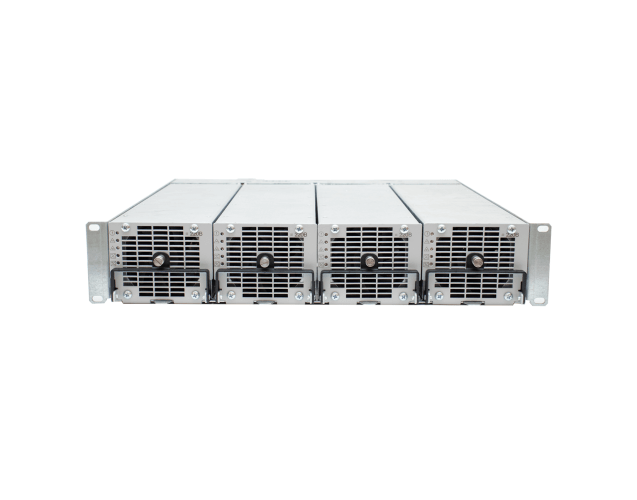

PS220/2000К поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы PS2020K (установка до 4-х инверторов) или PS2020KM (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.

Отличительной особенностью PS220/2000К является поддержка двух режимов работы:

от источника постоянного тока,
от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу через DC-AC каскад от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

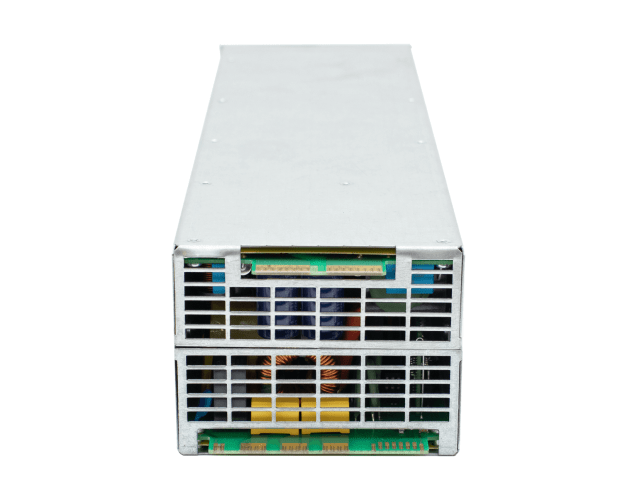

Конструктивно PS220/2000К выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

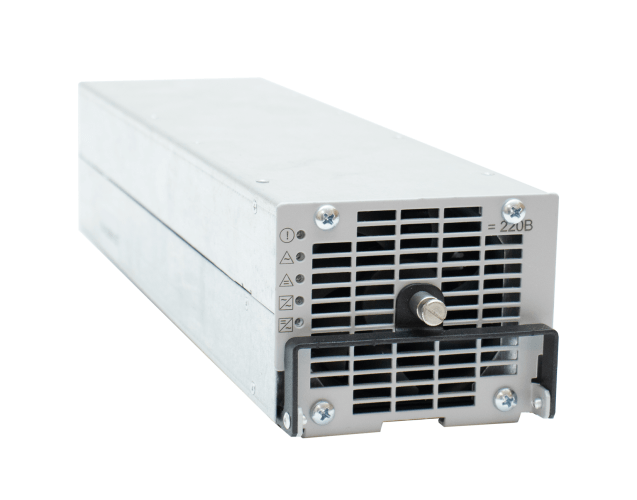

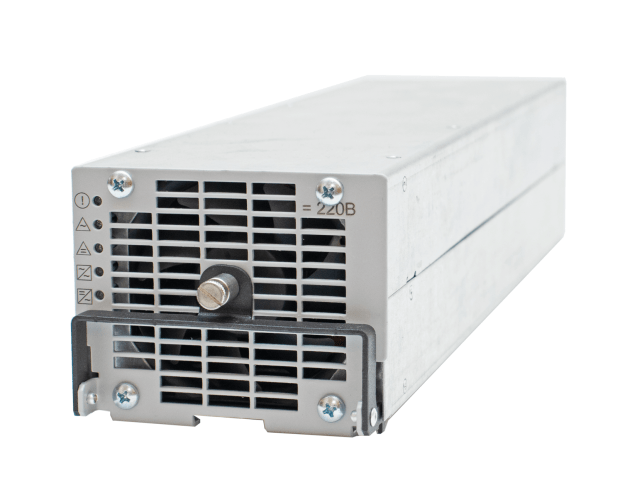

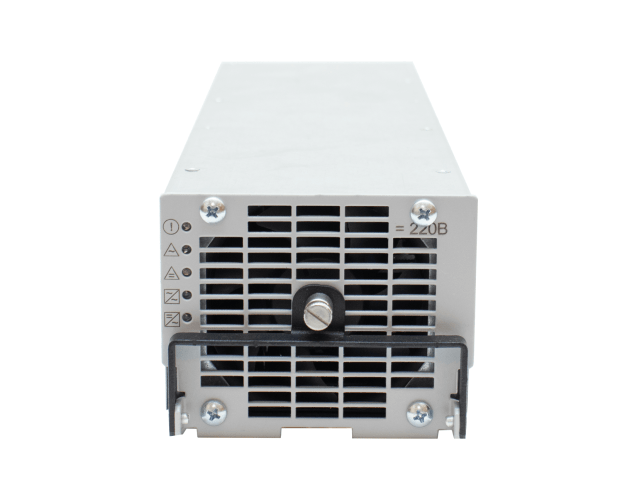

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Контроль состояния PS220/2000К может осуществляться:

удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера «Штиль» PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485),
локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.

Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2020КM или PS2020К.

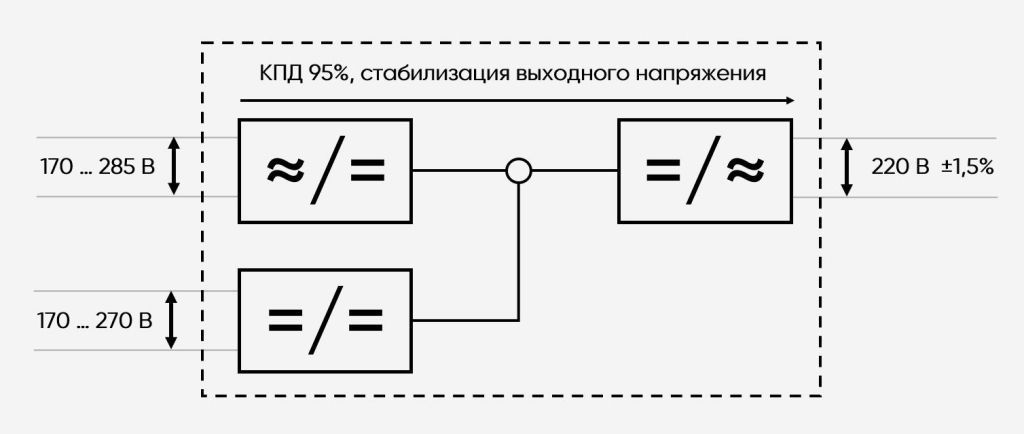

Схема работы инвертора PS220/2000К картинка

Преимущества

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
допустимый диапазон входного постоянного напряжения – 170-270 В,
предельный диапазон входного переменного напряжения – 90-310 В,
точность поддержания выходного напряжения – ±1,5%,
точность поддержания выходной частоты – ±0,1%,
перегрузочная способность – 150%,
КПД (при работе от входной сети переменного тока) – ≥95.

Функциональность и надёжность

создание резервируемых конфигураций по схеме N+1,
наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.),
многоуровневая электронная система защиты с автовосстановлением,
удаленный мониторинг.

Комплектация

1	Модульный инвертор PS220/2000К	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка (картонный короб)	1 шт.

Характеристики

Бренд	Штиль
Характеристики
Номинальная мощность, Вт	1500 Вт
Размеры и вес
Глубина	421 мм
Высота	89 мм
Вес	4.5 кг
Надежность и эксплуатационные характеристики
Относительная влажность, %	от 0 до 90 (без конденсата)
Страна изготовления	Россия
Гарантия	24 мес.
Полная мощность, ВА	2000 Вт
Другое
Ширина	108
Страна производитель	Россия
Светодиодная индикация	«общая авария», режим «AC/AC», режим «DC/AC», «Вход DC не в норме», «Вход AC не в норме»
Диапазон рабочей температуры, С	от +5 до +40
Степень защиты от пыли и влаги	IP20
Рабочий диапазон входного постоянного напряжения, В	176-264
RS-485	расположен на модульном каркасе
«Сухие» контакты	2 шт., расположены на модульном каркасе
Номинальное входное постоянное напряжение, В	220
Диапазон температуры хранения, С	от -40 до +85
Высота установки в стойку, U	2
Входной коэффициент мощности	0,99
Встроенный электронный байпас	есть (с функцией стабилизатора напряжения)
Номинальное входное переменное напряжение (режим байпас), В	220
Рабочий диапазон входного переменного напряжения (режим байпас), В	165-265
Номинальная входная частота (режим байпас), Гц	50 ±2,5
Диапазон настройки выходного напряжения, В	до 230 В, шаг 1 В
Точность выходного напряжения, %	±1,5
Номинальная выходная частота, Гц	50
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Коэффициент нелинейных искажений выходного напряжения, %	≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Перегрузочная способность	150% в течение 5 с
КПД (при работе от источника питания постоянного тока), %	≥90
Неправильная полярность	электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения	электронная защита с автоматическим восстановлением
Защита от повышенного входного напряжения	электронная защита с автоматическим восстановлением
Параллельная работа	до 32 шт.
Доступ к интерфейсам и подключениям	тыльный
Эквивалентный уровень акустических шумов, дБ	≤60
Время переключения с инвертора на байпас/с байпаса на инвертор, мс	0
КПД в режиме байпас, %	≥95
Номинальное выходное напряжение, В	220
Крест-фактор	3:1
Наработка на отказ, ч	не менее 200000
Перегрев	электронная защита с автоматическим восстановлением
Короткое замыкание	электронная защита с автоматическим восстановлением
Цвет корпуса	серый
Перегрузка по выходу	электронная защита с автоматическим восстановлением
Максимальный выходной ток, А	9,1
Форма выходного напряжения	синусоида
Максимальный входной ток, А	9
Плавный пуск	да
