Инвертор PS220/2000К(I) (2000 ВА/1500 Вт)

Обратите внимание!Для установки и эксплуатации инвертор PS220/2000К(I) требует обязательного наличия модульного каркаса PS2020К или PS2020КМ.

Модульный инвертор напряжения PS220/2000К(I) с выходной мощностью 2000 ВА/ 1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное переменное стабилизированное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

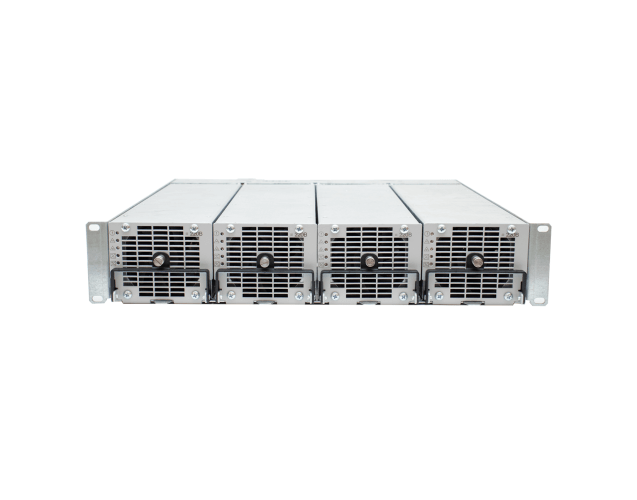

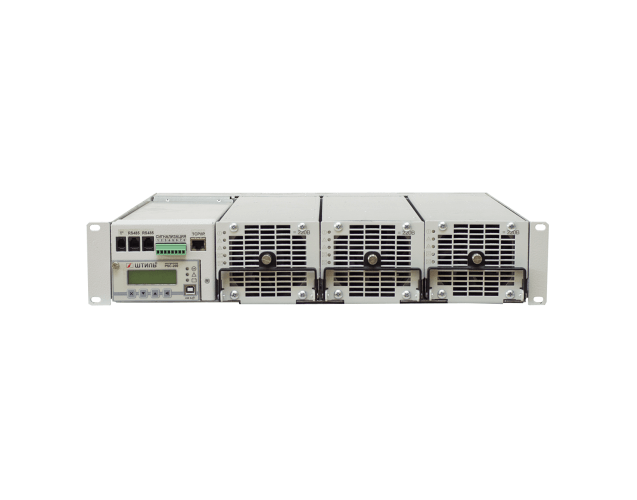

PS220/2000К(I) может быть установлен в стандартные модульные каркасы «Штиль»: PS2020К (установка до 4-х инверторов) или PS2020КM (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.

Мониторинг состояния PS220/2000К(I) может осуществляться:

• удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера «Штиль» PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485),
• локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.

Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2020КM или PS2020К.

Конструктивное исполнение

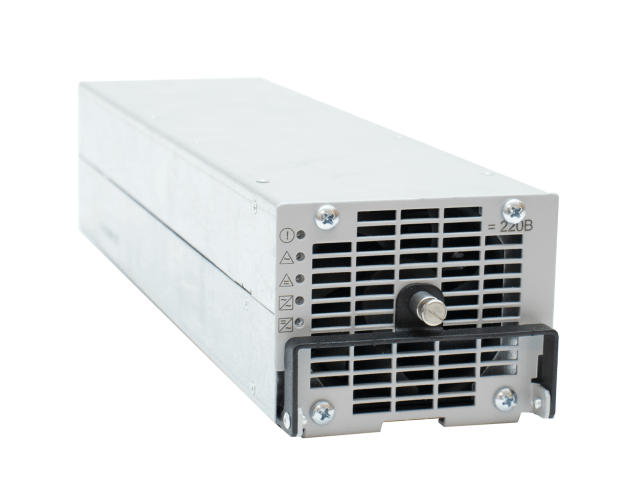

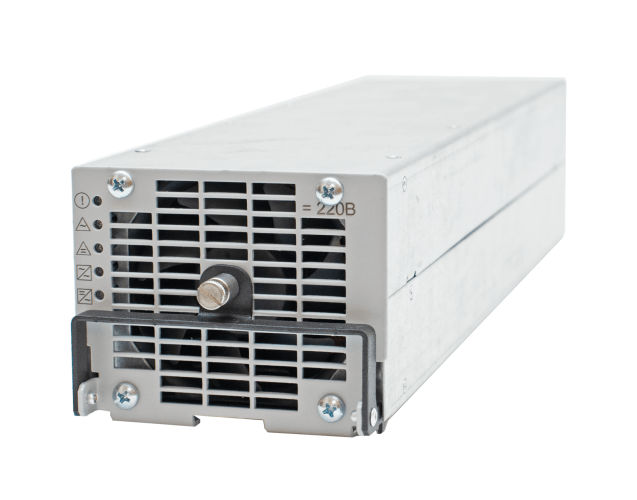

Конструктивно PS220/2000К(I) выполнен виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

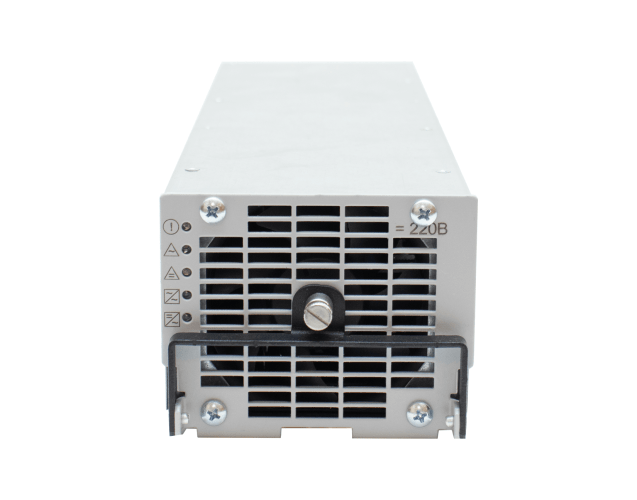

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Параллельная работа

PS220/2000К(I) поддерживает параллельную работу в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.

Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.

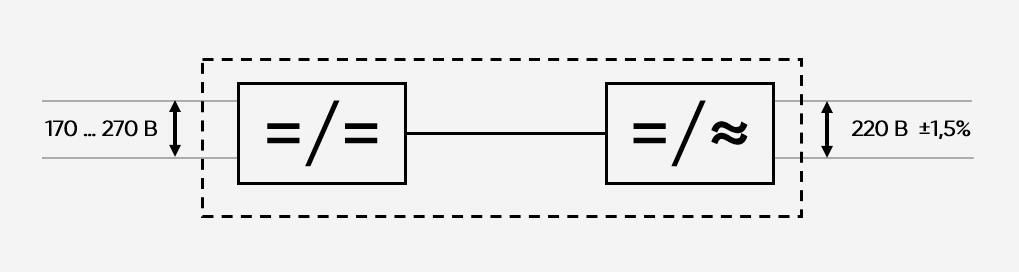

Схема работы

Преимущества

Отличные технические характеристики

• стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
• допустимый диапазон входного постоянного напряжения – 170-270 В,
• точность поддержания выходного напряжения – ±1,5%,
• точность поддержания выходной частоты – ±0,1%,
• перегрузочная способность – 150%,
• КПД – ≥90.

Функциональность и надёжность

• создание резервируемых конфигураций по схеме N+1,
• наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.),
• многоуровневая электронная система защиты с автовосстановлением,
• удаленный мониторинг.

Комплектация
