Инвертор PS48-60/2000К ver.2 (2000 ВА/1500 Вт)
Обратите внимание!Для установки и эксплуатации инвертор PS48-60/2000K ver.2 требует обязательного наличия модульного каркаса PS2000К ver.2 или PS2000КМ ver.2 с контроллером.
Обратите внимание!Инверторы PS48-60/2000K ver.2 не работают совместно с одноименными инверторами предыдущей версии (см. пункт «Синхронизация»).
Общие сведения
Модульный инвертор напряжения PS48-60/2000K ver.2 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Изделие отлично подойдёт для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.
Отличительной особенностью PS48-60/2000K ver.2 является поддержка двух режимов работы:
- от источника постоянного напряжения,
- от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.
Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.
Синхронизация
Алгоритм синхронизации инверторов PS48-60/2000K и PS48-60/2000K ver.2 различен, поэтому инверторы PS48-60/2000K ver.2 не работают совместно с инверторами PS48-60/2000K.
В случае совместного включения с объединением выходов инверторов PS48-60/2000K ver.2 и инверторов PS48-60/2000K устройства будут производить попытки запуска и включать аварийную защиту. При этом возможно отсутствие или низкое качество напряжения на нагрузке. В случае такого включения инверторы не выйдут из строя.
Параллельная работа

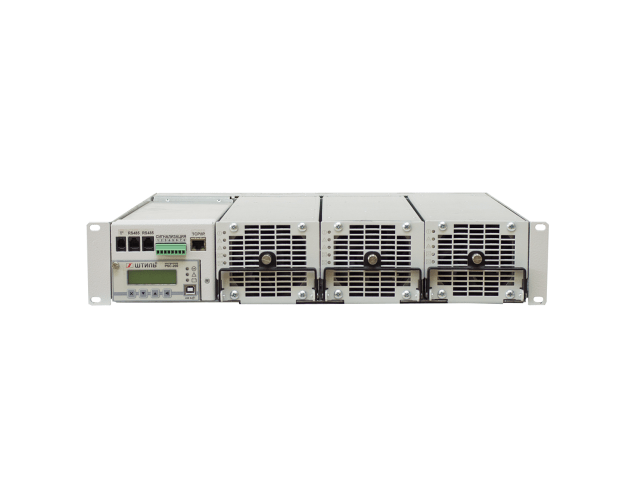

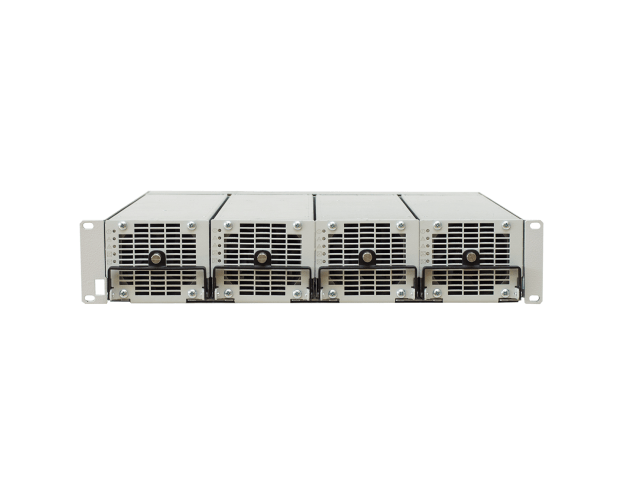

PS48-60/2000K ver.2 поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы «Штиль»: PS2000К ver.2 (установка до 4-х инверторов) или PS2000КM ver.2 (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Конструктивное исполнение

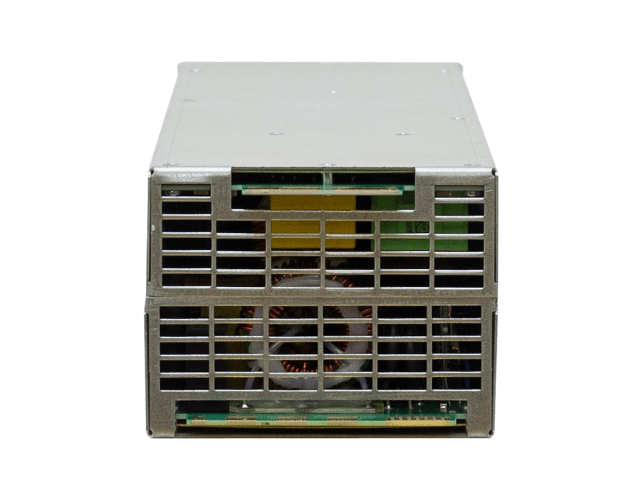

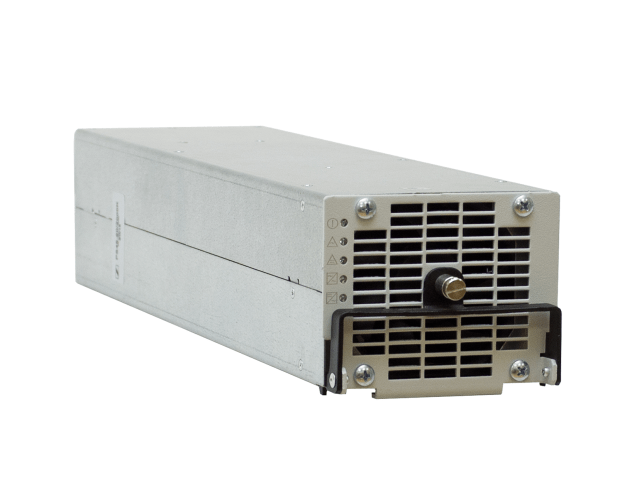

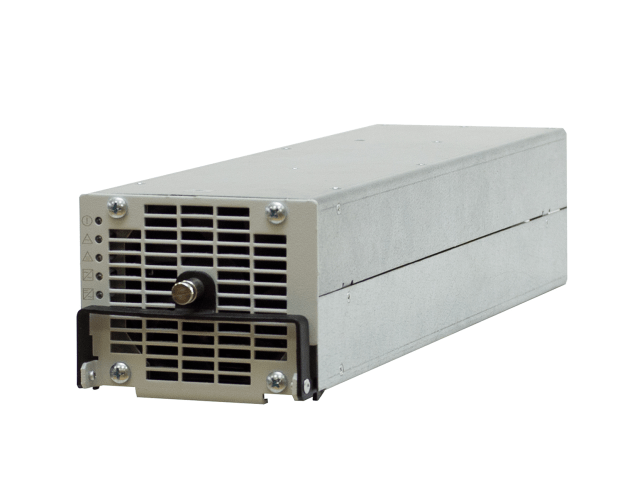

Инвертор PS48-60/2000K ver.2 выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

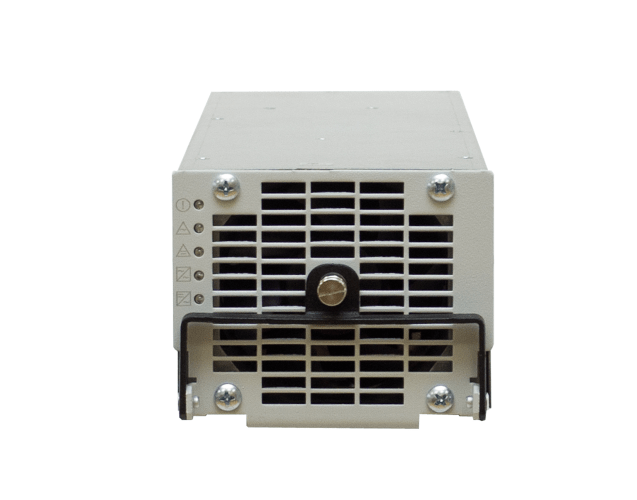

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

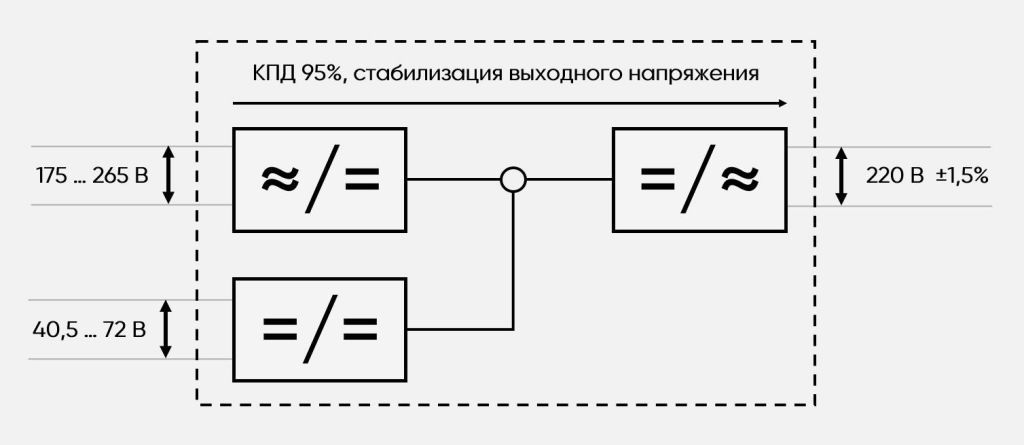

Схема работы
Мониторинг
PS48-60/2000K ver.2 поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2000КM ver.2 или PS2000К ver.2.
Преимущества
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
- точность поддержания выходного напряжения – ±1,5%,
- точность поддержания выходной частоты – ±0,1%,
- рабочий диапазон входного напряжения – 40,5-72 В,
- КПД – ≥90.
Функциональность и надёжность
- создание резервируемых конфигураций по схеме N+1,
- наращивание выходной мощности с помощью подключения дополнительных инверторов (до 32 шт.),
- многоуровневая электронная система защиты с автовосстановлением,
- удаленный мониторинг.
Комплектация
1 | Инвертор напряжения PS 48-60/2000К ver.2 | 1 шт. |
|---|---|---|
2 | Руководство по эксплуатации | 1 шт. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 1500 Вт |
Размеры и вес | |
Глубина | 421 мм |
Высота | 89 мм |
Вес | 4.5 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 2000 Вт |
Другое | |
Ширина | 108 |
Страна производитель | Россия |
Светодиодная индикация | «общая авария», режим «DC/DC», режим «АС/АС» «Вход DC не в норме», «Вход АC не в норме» |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
RS-485 | расположен на модульном каркасе |
«Сухие» контакты | расположены на модульном каркасе |
Номинальное входное постоянное напряжение, В | 48-60 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 2 |
Входной коэффициент мощности | 0,99 |
Встроенный электронный байпас | есть (с функцией стабилизатора напряжения) |
Номинальное входное переменное напряжение (режим байпас), В | 220 |
Рабочий диапазон входного переменного напряжения (режим байпас), В | 175-265 |
Нижний порог отключения байпаса, В | 160 |
Нижний порог включения байпаса, В | 167 |
Верхний порог отключения байпаса, В | 270 |
Верхний порог включения байпаса, В | 263 |
Номинальная входная частота (режим байпас), Гц | 50 ±2,5 |
Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
Точность выходного напряжения, % | ±1,5 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
Неправильная полярность | электронная защита с автоматическим восстановлением |
Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В) |
Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В) |
Параллельная работа | до 32 шт. |
Доступ к интерфейсам и подключениям | тыльный |
Эквивалентный уровень акустических шумов, дБ | ≤60 |
Верхний порог отключения нагрузки, В | 72 |
Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
КПД (при работе от источника питания постоянного тока 48 В), % | ≥87 |
КПД (при работе от источника питания постоянного тока 60 В), % | ≥90 |
КПД в режиме байпас, % | ≥95 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Наработка на отказ, ч | не менее 200000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Максимальный выходной ток, А | 9,1 |
Форма выходного напряжения | синусоида |
Максимальный входной ток, А | 42 |
Нижний порог отключения нагрузки, В | 40,5 |
Нижний порог подключения нагрузки, В | 42,5 |
Верхний порог подключения нагрузки, В | 69 |
Плавный пуск | да |
