Инвертор PS48-60/500 (500 ВА/375 Вт)

Характеристики
Бренд:
Штиль
Номинальная мощность, Вт:
375 Вт
Глубина:
380 мм
Высота:
44 мм
Вес:
5 кг
Относительная влажность, %:
от 0 до 90 (без конденсата)
Страна изготовления:
Россия
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64787
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Инвертор PS48-60/500 (500 ВА/375 Вт)
Описание

Инвертор напряжения PS48-60/500 с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

  • оборудования связи и телекоммуникаций,
  • электронной и электротехнической аппаратуры,
  • производственного оборудования,

PS48-60/500 имеет расширенный диапазон входного напряжения постоянного тока 40,5 В-72 В и поддерживает параллельную работу: максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

Отличительной особенностью PS48-60/500 является поддержка двух режимов работы:

  • от источника постоянного напряжения,
  • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

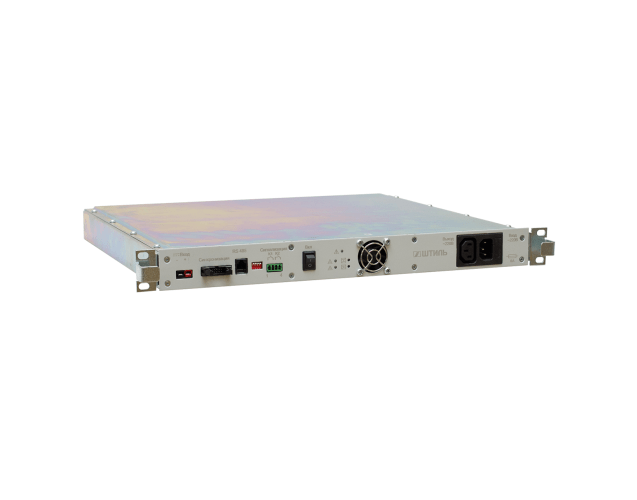

Инвертор PS48-60/500 представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

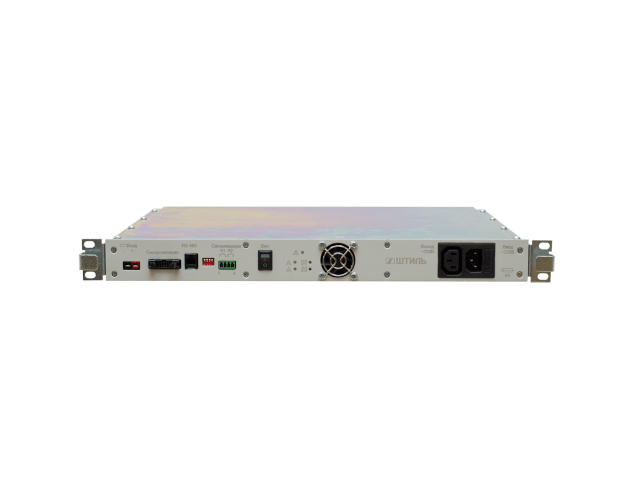

Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.

Мониторинг

PS48-60/500 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

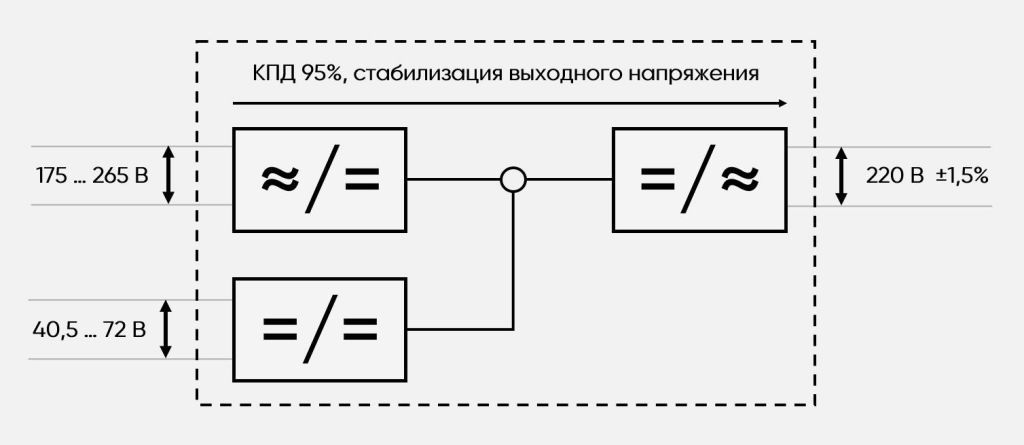

Схема работы

Схема работы инвертора серии PS48-60 картинка

Преимущества


Отличные технические характеристики

  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
  • точность поддержания выходного напряжения – ±1,5%,
  • точность поддержания выходной частоты – ±1%,
  • рабочий диапазон входного постоянного напряжения – 40,5-72 В,
  • низкий уровень шума,
  • КПД – ≥90.

Функциональность и надёжность

  • плавный пуск,
  • фронтальный доступ к интерфейсам и подключениям,
  • многоуровневая электронная система защиты с автовосстановлением,
  • параллельная работа (до 10 приборов),
  • дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.

Комплектация

1

Инвертор напряжения PS48-60/500 1 шт.

2

Кабель для подключения входного постоянного напряжения (длина 1 м) 1 шт.

3

Кабель плоский RC-10 (длина 1 м) 1 шт.

4

Розетка IDC-10F 1 шт.

5

Вилка TP-6P6C 1 шт.

6

Розетка сетевая кабельная 1 шт.

7

Вилка сетевая кабельная 1 шт.

8

Розетка подключения к разъёму аварийной сигнализации «сухие» контакты 1 шт.

9

Руководство по эксплуатации 1 шт.

Характеристики
Бренд
Штиль
Характеристики
Номинальная мощность, Вт
375 Вт
Размеры и вес
Глубина
380 мм
Высота
44 мм
Вес
5 кг
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 90 (без конденсата)
Страна изготовления
Россия
Гарантия
24 мес.
Полная мощность, ВА
500 Вт
Другое
Ширина
483
Страна производитель
Россия
Светодиодная индикация
«общая авария», «режим DC/DC», режим «АС/АС», «Вход DC не в норме», «Вход АC не в норме»
Диапазон рабочей температуры, С
от +5 до +40
Степень защиты от пыли и влаги
IP20
Рабочий диапазон входного постоянного напряжения, В
40,5-72
USB
опция (производится с помощью контроллера Штиль PSC-200.04.02)
Ethernet
опция (производится с помощью контроллера Штиль PSC-200.04.02)
RS-485
да
«Сухие» контакты
«Авария», «Состояние сети»
Номинальное входное постоянное напряжение, В
48-60
Диапазон температуры хранения, С
от -40 до +85
Высота установки в стойку, U
1
Входной коэффициент мощности
0,99
Встроенный электронный байпас
есть (с функцией стабилизатора напряжения)
Номинальное входное переменное напряжение (режим байпас), В
220
Рабочий диапазон входного переменного напряжения (режим байпас), В
175-265
Нижний порог отключения байпаса, В
160
Нижний порог включения байпаса, В
167
Верхний порог отключения байпаса, В
270
Верхний порог включения байпаса, В
263
Номинальная входная частота (режим байпас), Гц
50 ± 2,5
Диапазон настройки выходного напряжения, В
до 230 В, шаг 1 В
Точность выходного напряжения, %
±1,5
Номинальная выходная частота, Гц
50
Точность стабилизации выходной частоты (при работе от АБ), %
±1
Коэффициент нелинейных искажений выходного напряжения, %
≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Перегрузочная способность
до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
Неправильная полярность
электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения
электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения
электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Параллельная работа
до 10 шт.
Нагрузка (выходные разъёмы)
кабель с разъёмом АС-101
Доступ к интерфейсам и подключениям
фронтальный
Эквивалентный уровень акустических шумов, дБ
≤60
Входная сеть постоянного тока
клеммы
Входная сеть переменного тока ~ 220 В 50 Гц
с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки)
Верхний порог отключения нагрузки, В
72
Время переключения с инвертора на байпас/с байпаса на инвертор, мс
0
КПД (при работе от источника питания постоянного тока 48 В), %
≥87
КПД (при работе от источника питания постоянного тока 60 В), %
≥90
КПД в режиме байпас, %
≥95
Номинальное выходное напряжение, В
220
Крест-фактор
3:1
Наработка на отказ, ч
200000
Перегрев
электронная защита с автоматическим восстановлением
Короткое замыкание
электронная защита с автоматическим восстановлением
Цвет корпуса
серый
Перегрузка по выходу
электронная защита с автоматическим восстановлением
Максимальный выходной ток, А
2,27
Форма выходного напряжения
синусоида
Максимальный входной ток, А
10.5
Нижний порог отключения нагрузки, В
40,5
Нижний порог подключения нагрузки, В
42,5
Верхний порог подключения нагрузки, В
69
Плавный пуск
да
