Карта мониторинга IC-Modbus/Dry contacts

0 Отзывов

Характеристики

Бренд:

Штиль

Вес:

0.1 кг

Гарантия:

24 мес.

Высота:

40 мм

Глубина:

65 мм

Страна изготовления:

Россия

Ширина:

Смотреть все

Категории

Карты мониторинга, ИБП ПО ПРОИЗВОДИТЕЛЮ, ШТИЛЬ, Средства мониторинга

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:

стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА,
однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

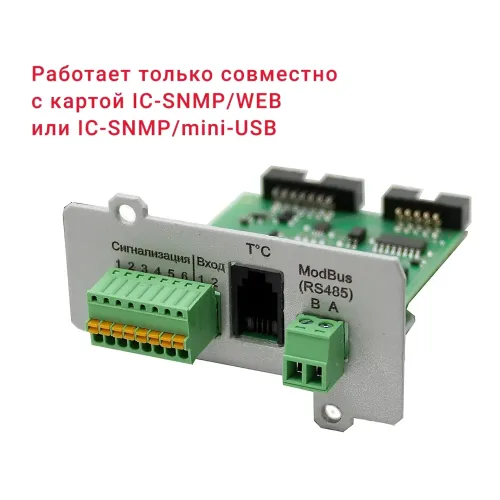

На фронтальной панели платы расширения расположены разъемы:

сигнализация «сухие» контакты:

5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора,
1 входной – прием входных сигналов от внешних устройств,

RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA),
4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).

Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.

Обратите внимание!

Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB!

Комплектация

1	Карта мониторинга IC-Modbus/Dry contacts (поставляется только совместно c картой мониторинга IC-SNMP/WEB)	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.

Характеристики

Бренд	Штиль
Вес	0.1 кг
Гарантия	24 мес.
Высота	40 мм
Глубина	65 мм
Страна изготовления	Россия
Ширина	68
Совместимость	инверторные стабилизаторы универсального исполнения от 6 кВА, однофазные ИБП(работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB)
Тип аксессуара	карты мониторинга
Число фаз ИБП	1 в 1
Поддерживаемые протоколы	Modbus RTU/ Штиль
Страна производитель	Россия
Тип выходного разъёма	разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P)
Допустимое напряжение A и B контактов, в пределах, В	от -13 до +16,5
Диапазон рабочей температуры, С	5-40
Степень защиты от пыли и влаги	IP20
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Поддерживаемые интерфейсы	RS-485, выходные и входные «сухие» контакты, 4P4C
Тип и количество	5 выходных и 1 входной
Назначение выходных «сухих» контактов	определяется при конфигурации
Назначение входных «сухих» контактов	определяется при конфигурации
Допустимое напряжение, не более, В	±26
Максимальный ток нагрузки, не более, мА	±20
Максимальное сопротивление относительно общего, Ом	35
Тип выходного разъёма термодатчика	4P4C
Относительная влажность, %	не более 95
Установка	во внутренний слот стабилизатора или ИБП
