Карта мониторинга IC-SNMP/Dry contacts

Обзор Отзывы (0)

0 Отзывов

Характеристики

Бренд:

Штиль

Вес:

0.05 кг

Гарантия:

24 мес.

Высота:

70 мм

Глубина:

70.5 мм

Страна изготовления:

Россия

Ширина:

Смотреть все

Категории

Карты мониторинга, ИБП ПО ПРОИЗВОДИТЕЛЮ, ШТИЛЬ, Средства мониторинга

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Плата расширения интерфейсов IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L).

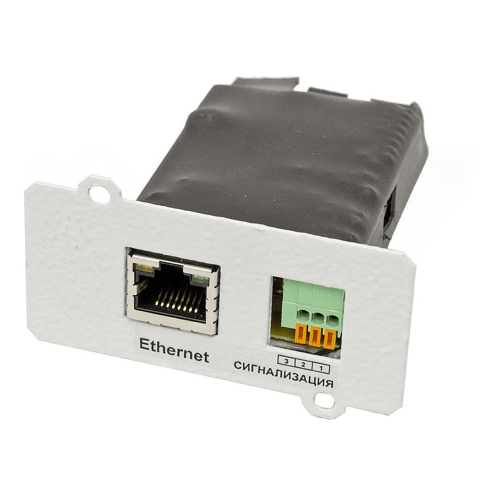

На фронтальной панели платы расширения расположены разъемы:

Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
- 2 входных плюс общий – для мониторинга внешних подключений через ИБП,
- 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.

Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих»контактов.

ПО «Shut Down Manager» отображает:

значение напряжения на входе/выходе,
частоту входной сети,
напряжение и состояние батарей,
наличие входной сети,
наличие общих аварий ИБП.

ПО «Shut Down Manager» также дает возможность обеспечить своевременное завершение работы рабочей станции при разряде батарей в ИБП, оснащенных модулем Ethernet-адаптера «Штиль».

Комплектация

1	Карта мониторинга IC-SNMP/Dry contacts	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.

Характеристики

Бренд	Штиль
Вес	0.05 кг
Гарантия	24 мес.
Высота	70 мм
Глубина	70.5 мм
Страна изготовления	Россия
Ширина	25
Совместимость	ИБП ST3115L и ST3120L
Тип аксессуара	карты мониторинга
Число фаз ИБП	3 в 1, 3 в 3
Поддерживаемые протоколы	SNMP
Уведомления	trap-сообщения
Страна производитель	Россия
Тип выходного разъёма Ethernet-адаптера	RJ-45
Поддерживаемые протоколы Ethernet-адаптера	SNMP
Тип выходного разъёма	разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв
Диапазон рабочей температуры, С	5-40
Степень защиты от пыли и влаги	IP20
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Поддерживаемые интерфейсы	Ethernet, «сухие» контакты
Тип и количество	2 выходных или входных (настраивается программно)
Назначение выходных «сухих» контактов	определяется при конфигурации (возможные варианты: неисправность ИБП, общая авария, авария в электросети, активирован обходной режим, низкий заряд АБ)
Назначение входных «сухих» контактов	определяется при конфигурации
Относительная влажность, %	не более 95
Установка	во внутренний слот ИБП
