Карта мониторинга IC-SNMP/WEB

Обзор Отзывы (0)

0 Отзывов

Характеристики

Бренд:

Штиль

Вес:

0.1 кг

Гарантия:

24 мес.

Высота:

40 мм

Глубина:

65 мм

Страна изготовления:

Россия

Ширина:

Смотреть все

Категории

Комплектующие для ИБП, ИБП ПО ПРОИЗВОДИТЕЛЮ, ШТИЛЬ, Карты мониторинга, Средства мониторинга

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

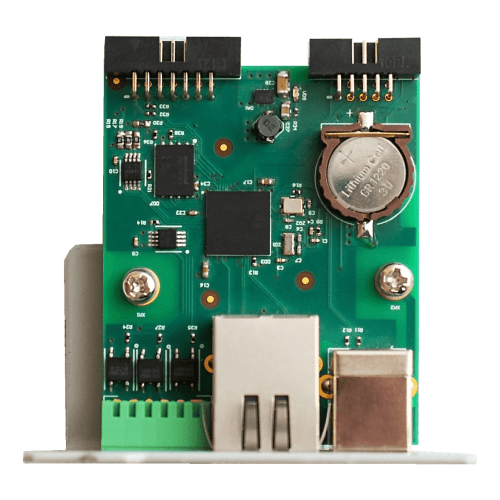

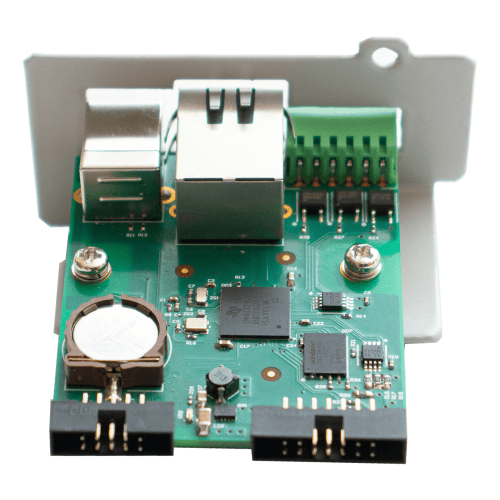

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА,
однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.

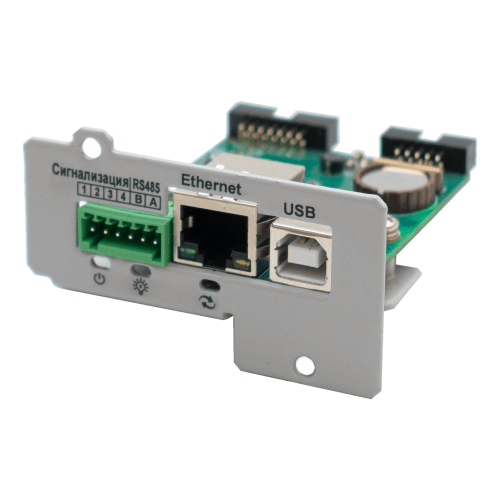

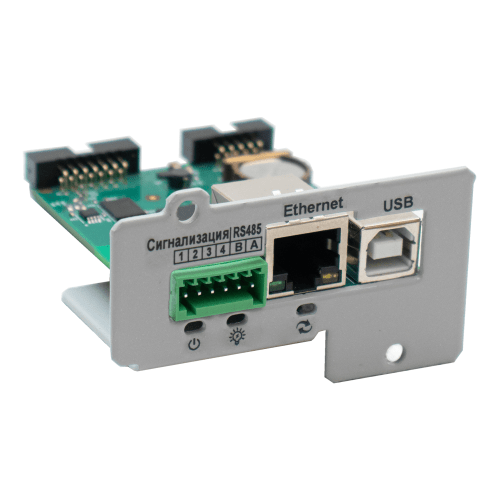

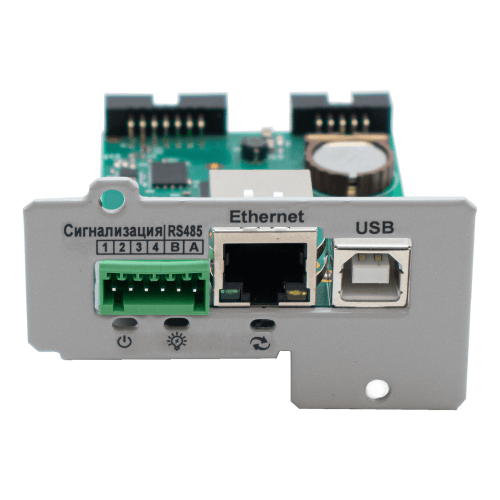

На фронтальной панели платы расширения расположены разъемы:

USB – соединение с ПК,
Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,
«сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей,
RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора,
синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения,
кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

при помощи специализированного ПО «ShtylDeviceManager»,
через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Комплектация

1	Карта мониторинга IC-SNMP/WEB	1 шт.
2	Интерфейсный кабель USB, длина 1,8 м	1 шт.
3	Руководство по эксплуатации	1 шт.
4	Упаковка	1 шт.

Характеристики

Бренд	Штиль
Вес	0.1 кг
Гарантия	24 мес.
Высота	40 мм
Глубина	65 мм
Страна изготовления	Россия
Ширина	68
Совместимость	инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуара	карты мониторинга
Число фаз ИБП	1 в 1
Поддерживаемые протоколы	Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Уведомления	trap-сообщения, e-mail
Страна производитель	Россия
Тип выходного разъёма Ethernet-адаптера	RJ-45
Поддерживаемые протоколы Ethernet-адаптера	Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Тип выходного разъёма	разъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06)
Допустимое напряжение A и B контактов, в пределах, В	от -13 до +16,5
Диапазон рабочей температуры, С	5-40
Степень защиты от пыли и влаги	IP20
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Поддерживаемые интерфейсы	Ethernet, USB, «сухие» контакты, RS-485
Тип и количество	3 выходных
Назначение выходных «сухих» контактов	определяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас)
Допустимое напряжение, не более, В	±26
Максимальный ток нагрузки, не более, мА	±20
Максимальное сопротивление относительно общего, Ом	35
Процессор	ARM Cortex-M4F 120Mhz 32bit
Память	1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM
Тип выходного разъёма интерфейса USB	USB-B
Поддерживаемые протоколы интерфейса USB	Штиль
Установка	во внутренний слот стабилизатора или ИБП
Относительная влажность, %	не более 95
