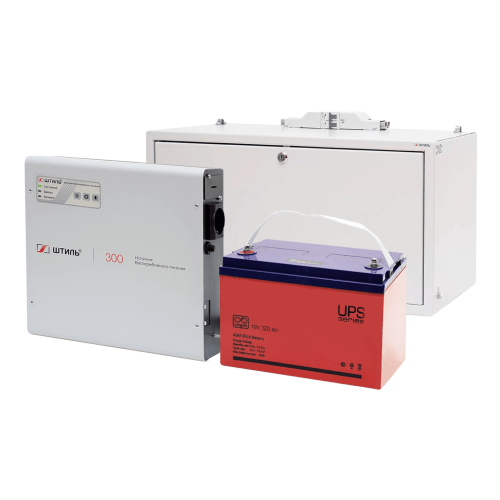

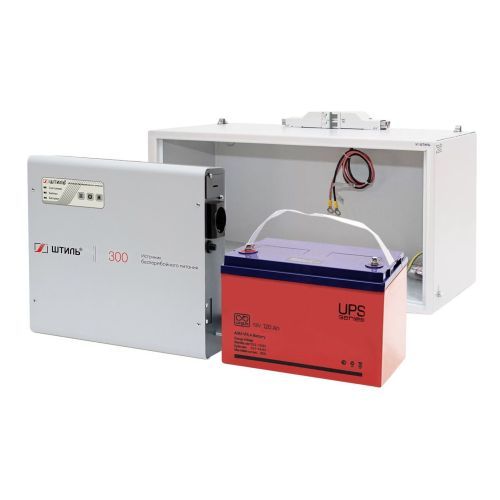

Комплект ИБП SW300L (300 ВА) c АБ на 5 ч

Онлайн ИБП SW300L с внешним аккумулятором 120 Ач, размещенным в напольном батарейном стеллаже BS-12-2W, обеспечивает резервное электроснабжение ответственной нагрузки с выходной мощностью 300 ВА/225 Вт в течение 5 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами подключаемой нагрузки являются:

• газовый котел и циркуляционный насос,
• система чистки воды,
• телевизор,
• роутер.

Кроме бесперебойного питания ИБП выполняет защиту подключенной техники от перепадов напряжения и электрических помех.

Источник питания отлично функционирует в связке с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.

Работа ИБП SW300L основана на технологии двойного преобразовании электрического тока, за счет которой устройство способно:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за вышеуказанный диапазон,
• питать нагрузку идеальным синусоидальным напряжением.

Источник питания оснащен конвекционной (бесшумной) системой охлаждения.

Установка и подключение

SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

Панель управления

Контроль работы источника питания выполняется с помощью светодиодных индикаторов, размещенных на фронтальной панели:

• «Состояние» – возникновение аварий,
• «Байпас» – работа через цепь байпаса/ЭКО-режим,
• «Батарея» – состояние батарей.

Оценка состояния всех трех индикаторов позволяет определить режим работы устройства.

Клавиша «Смена режима» позволяют выбрать режим работы ИБП: онлайн, байпас или ECO. Также с ее помощью (при 3-секундном удержании) выполняется тест работы АБ – 10-секундное принудительное питании нагрузки от батарей.

Заряд батарей

Заряд подключаемого аккумулятора ёмкостью 120 Ач осуществляет встроенное в ИБП ЗУ с током 6 А.

В SW300L применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Защита

SW300L имеет электронную защиту от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

Работа устройства возобновляется автоматически после устранения причины включения электронной защиты.

Кроме того, ИБП обладает защитой от:

• импульсных перенапряжений (варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс),
• неполадок в работе (при срабатывании аварийной защиты потребители отключаются или безразрывно переключаются через встроенный байпас на сеть).

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Батарейный стеллаж BS-12-2W имеет встроенный автомат 2Р С32 для защиты аккумуляторных батарей.

Средства мониторинга

В SW300L можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec),
• RS-485 (протокол Штиль),
• USB и mini-USB,
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),
• «сухие» контакты,
• датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров источника питания (например, настройка его выходного напряжения) выполняется только с помощью программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Платы не входят в стандартную комплектацию и приобретаются отдельно.

Как купить?

Купить комплект ИБП SW300L с аккумулятором 120 Ач, размещенным в батарейном стеллаже BS-12-2W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Комплект ИБП SW300L – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
• бесшумная работа.

Функциональность

• плавный пуск,
• резервное питание до 5 часов (при 80% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• система конвекционного (безвентиляторного) охлаждения.
