Модуль распределения МР-1БВ4-06

Модуль распределения «Штиль» МР-1БВ4-06 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

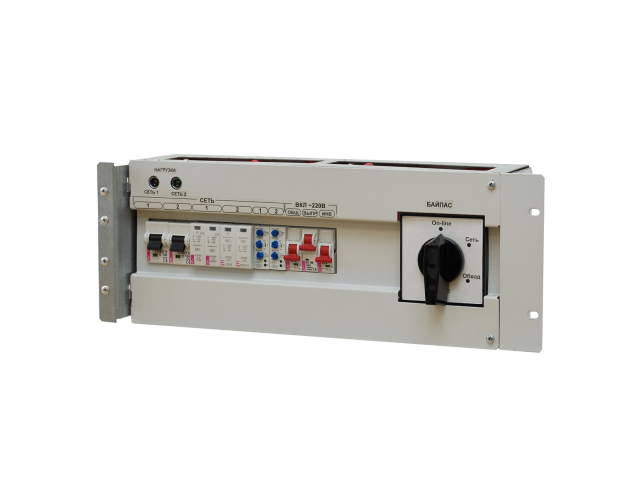

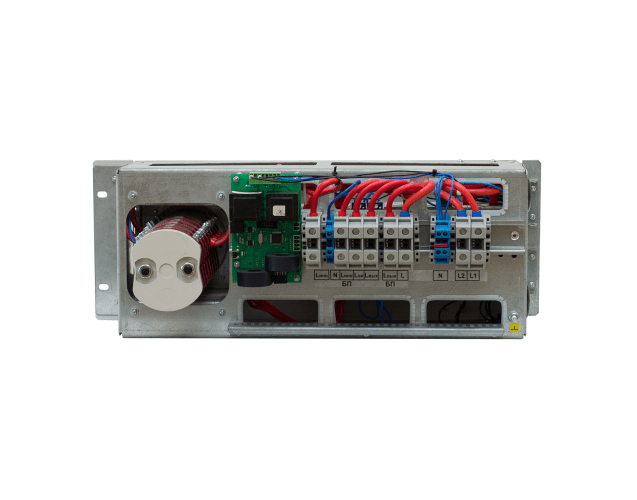

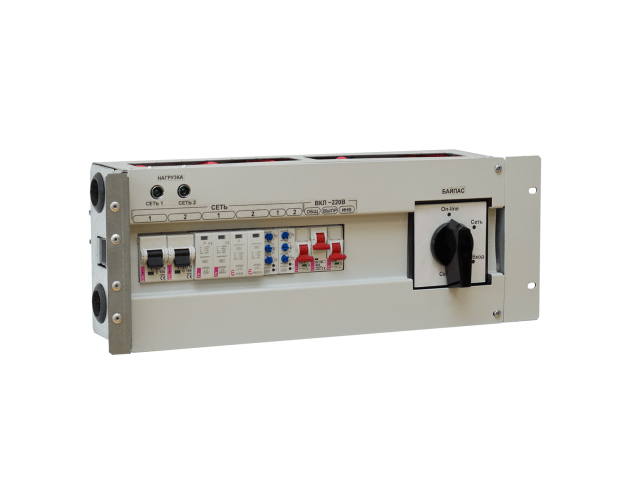

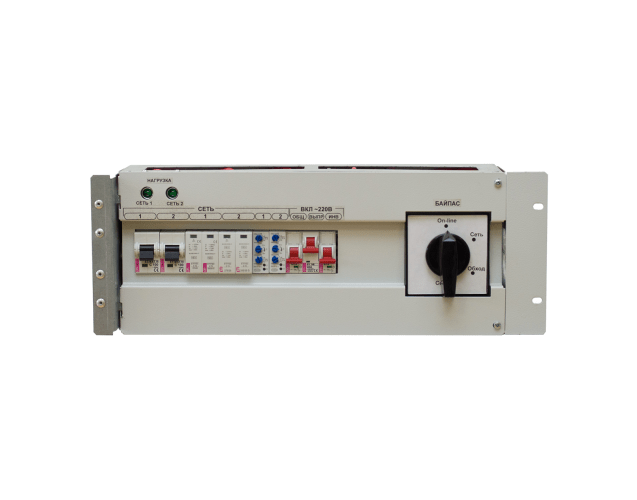

МР-1БВ4-06 выполнен в виде конструктивно законченного 19' выдвижного модуля высотой 4U. Для удобства использования на тыльной стороне устройства предусмотрены разъемы для подключения.

Главной особенностью МР-1БВ4-06 является наличие технологического байпаса, который позволяет в случае необходимости перевести питание нагрузки, подключенной к изделию, на один из двух источников:

• сеть переменного напряжения (используется при проведении технологических или ремонтных работ на объекте установки),
• инверторную систему «Штиль» (является основным режимом работы инверторных систем и позволяет обеспечить бесперебойное питание нагрузки стабилизированным переменным напряжением 220 В).

Питание от сети переменного тока поступает на входные выводы (клеммные соединители) «Вход ~220 В». Питание от сети инверторов поступает на входные выводы (клеммные соединители) «Вход 1 ~220 В (инв)» и «Вход 2 ~220 В (инв)». При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку. Подключение внешней нагрузки осуществляется через соответствующие автоматические выключатели и розетки.

Модуль распределения МР-1БВ4-06 имеет:

• вводно-распределительное устройство,
• 6 автоматических выключателей защиты нагрузки 1P до 63А,
• 1 автоматический выключатель «Сеть ~ 220 В»,
• 1 кулачковый переключатель «Сеть-0-Инв» (для коммутации питания нагрузки напрямую от сети, минуя инверторы),
• 3 вывода для подключения входного переменного напряжения 220 В, 50 Гц,
• 1 вывод для нейтрали.
