Модуль распределения PDM-01-2C-1PS

Модуль распределения PDM-01-2C-1PS применяется совместно с моделями однофазных ИБП «Штиль» серий «SR» и «STR» мощностью 1 кВА.

Изделие служит для распределения электроэнергии от внешней сети или генератора к ИБП и другой нагрузке, подключенной к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

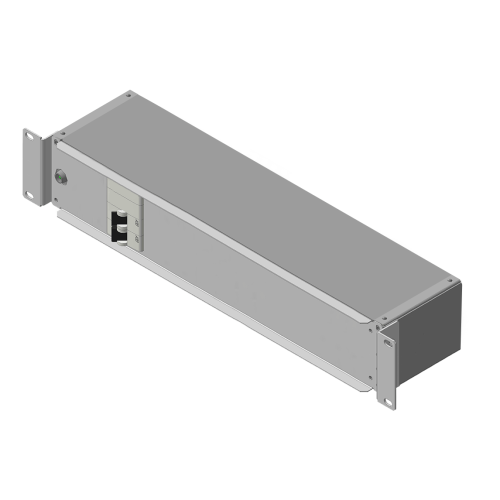

PDM-01-2C-1PS представляет собой металлический контейнер высотой 2U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения используются автоматические выключатели: 1хС16, 1хС10.

PDM-01-2C-1PS подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство), УЗИП (устройство защиты от импульсных напряжений) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С20, провод – 2,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

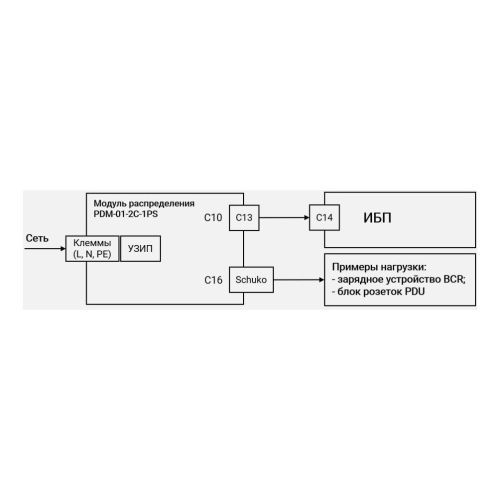

Схема подключения

Комплектация
