Модуль распределения PDM-01-3CL-1P
Модуль распределения PDM-01-3CL-1Р применяется совместно с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.
Прибор надежно распределяет электроэнергию от сети или генератора к однофазным нагрузкам через ИБП.

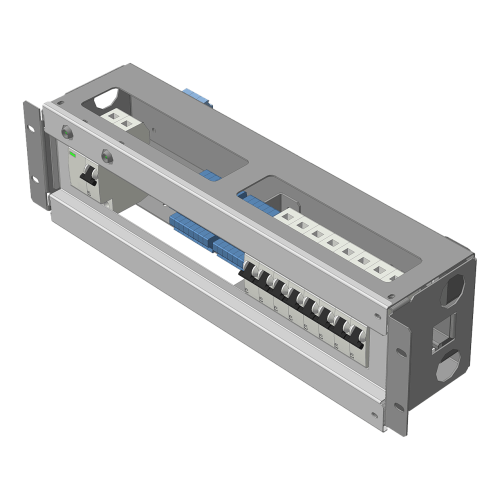

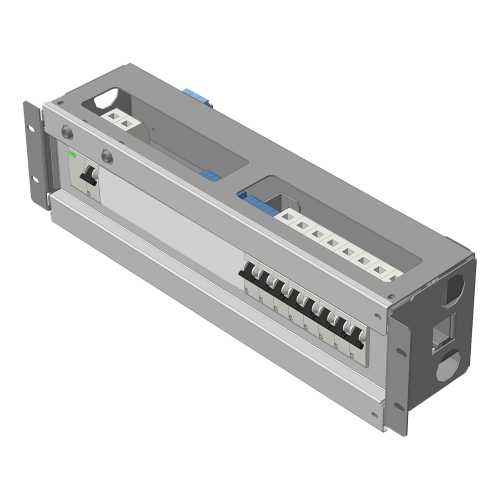

PDM-01-3CL-1Р – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
К входной сети устройство подключается через клеммные колодки. Для выходного подключения используются автоматические выключатели: 1хС6, 2хС4, 3хС2 и 2хС1.
Модуль подключается к ИБП с помощью разъемов С13 и С14. Провода для подключения входят в комплект поставки устройства.
Дополнительный функционал: ВРУ (вводно-распределительное устройство) и УЗИП (устройство защиты от импульсных напряжений). Рекомендованный автомат на внешнем РЩ – С16, провод – 1,5 мм².
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

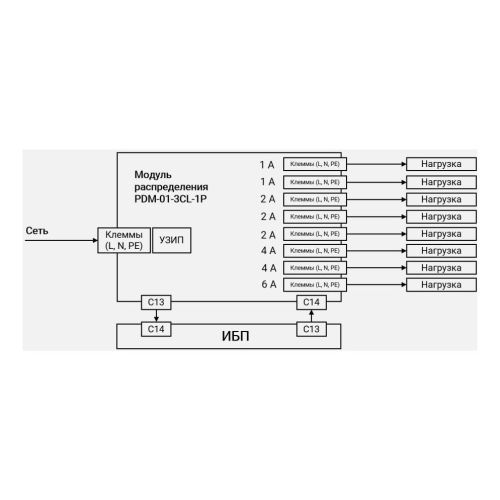

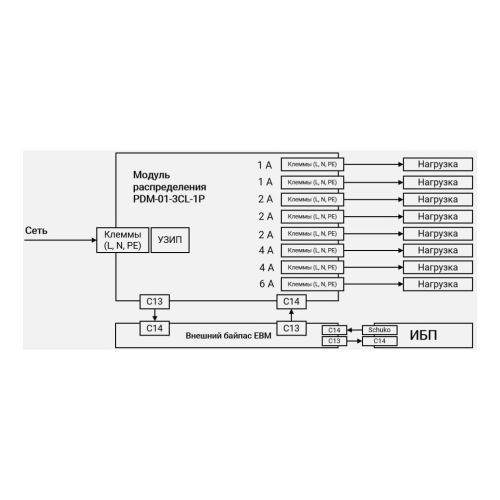

Схемы подключения
Комплектация
1 | Модуль распределения PDM-01-3CL-1P в составе: | 1 шт. |
|---|---|---|
1. 1 | Автоматические выключатели защиты нагрузки 1 А | 2 шт. |
1. 2 | Автоматические выключатели защиты нагрузки 2 А | 3 шт. |
1. 3 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
1. 4 | Автоматический выключатель защиты нагрузки 6 А | 1 шт. |
1. 5 | Автоматический выключатель ИБП | 1 шт. |
1. 6 | УЗИП (устройство защиты от перенапряжения) | 1 шт. |
1. 7 | Розетка С14 для подключения ИБП | 1 шт. |
1. 8 | Розетка С13 для подключения ИБП | 1 шт. |
2 | Кабель С13-С14 для подключения к ИБП | 2 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 98 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 132 мм |
Высота | 132 мм |
Вес | 3 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП серий «SR» и «STR»мощностью 1 кВА |
Тип аксессуара | модули распределения |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Светодиодная индикация | «Сеть», «Нагрузка» |
Диапазон рабочей температуры, С | от +5 до +40 |
Номинальное входное напряжение, В | 220 |
Способ установки | в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Входная сеть | клеммы (L, N, PE) |
Нагрузка (выходные разъёмы) | 1хС6, 2хС4, 3хС2, 2хС1 |
Дополнительный функционал | ВРУ, УЗИП |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Тип разъема для подключения к ИБП | IEC-320-С14IEC-320-С13 |
Кабель подключения к ИБП | С13-С14 |
Рекомендованный автомат на внешнем щите | С16 |
Рекомендованное сечение кабеля, мм² | 1,5 |
Цвет корпуса | серый |
Номинальное выходное напряжение, В | 220 |
