Модуль распределения PDM-02-3CL-1

Модуль распределения PDM-02-3CL-1 разработан для совместного применения с однофазным ИБП серий «SR» и «STR» мощностью 2 кВА.

Прибор надежно распределяет электроэнергию от сети или генератора к однофазным нагрузкам через ИБП.

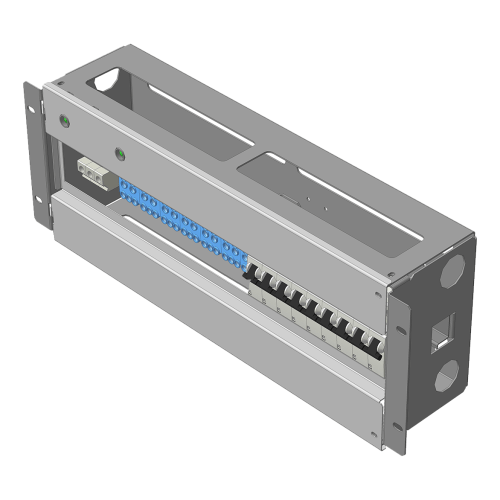

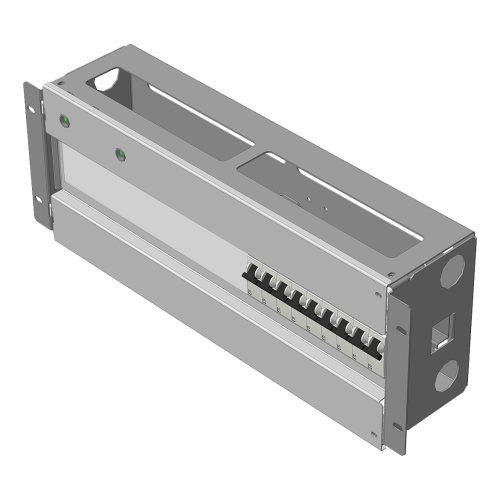

PDM-02-3CL-1 представляет собой металлический модуль высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети устройство подключается с помощью клеммных соединений (L, N, PE).

Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 8 автоматических выключателей: 1хС10, 2хС4, 4хС2 и 1хС1.

PDM-02-3CL-1 подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.

Модуль имеет 1 энерговвод ВРУ (вводно-распределительное устройство). Рекомендованный автомат на внешнем РЩ – С20, провод: 2,5 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

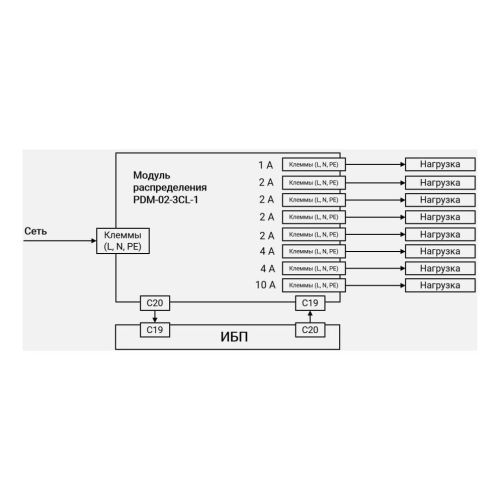

Схемы подключения

Комплектация
