Модуль распределения PDM-02-3CL-1S

Модуль распределения PDM-02-3CL-1S применяется совместно с однофазным ИБП «Штиль» SR1102L выходной мощностью 2 кВА.

Изделие служит для распределения электроэнергии от внешней сети или генератора к ИБП и другой нагрузке, подключенной к розетке Schuko. Через розетку Schuko можно подключить внешнее зарядное устройство серии BCR, блок розеток серии PDU и сервисных потребителей.

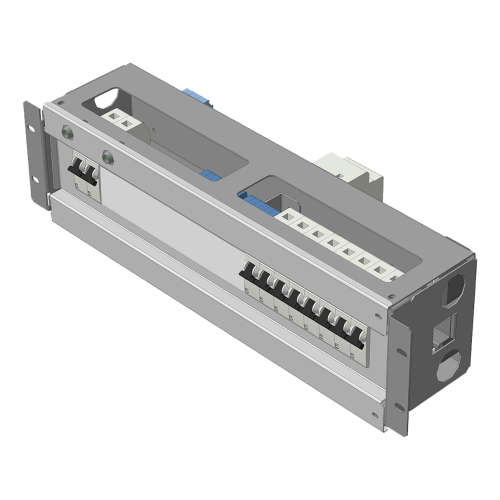

PDM-02-3CL-1S – это металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

К входной сети модуль подключается с помощью клеммных соединений (L, N, PE). Для выходного подключения предусмотрены следующие автоматические выключатели: 1хС10, 2хС4, 4хС2, 1хС1.

PDM-02-3CL-1S подключается к ИБП с помощью разъемов С19 и С20. Провода для подключения входят в комплект поставки устройства.

Дополнительный функционал: ВРУ (вводно-распределительное устройство) и евророзетка Schuko. Рекомендованный автомат на внешнем РЩ – С25, провод – 4 мм².

Внимание!

Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

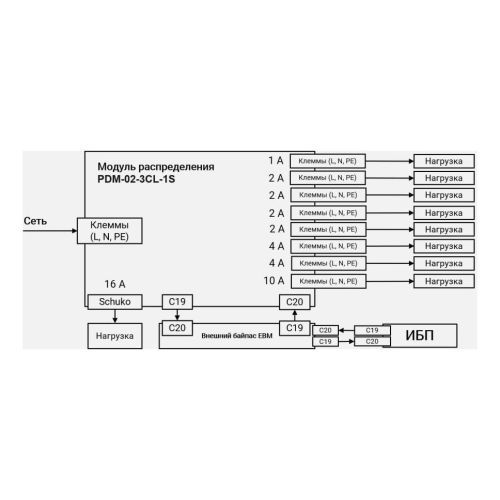

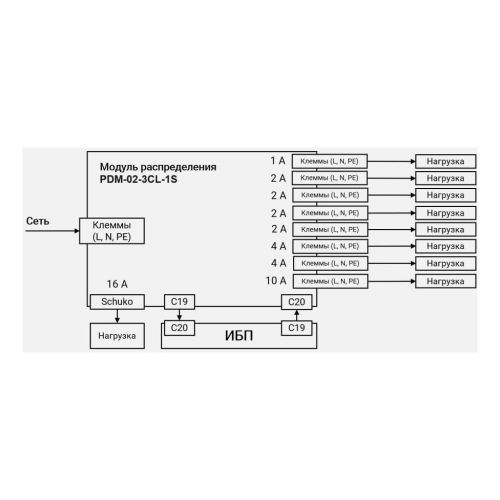

Схемы подключения

Комплектация
