Описание

Модуль внешнего байпаса EBM-03-RT используется совместно с ИБП серий «SR» и «STR» мощностью 3 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Высота EBM-03-RT составляет 2U. Прибор устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.

EBM-03-RT с тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

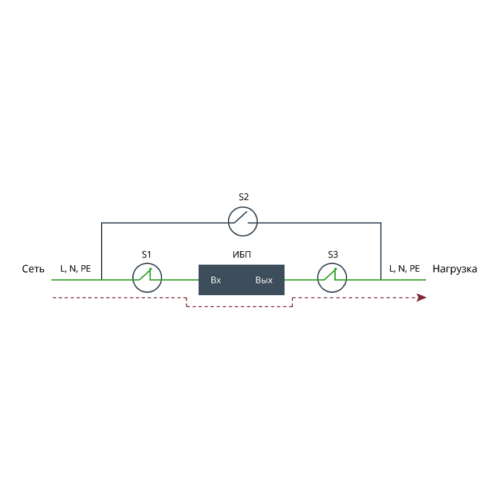

режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

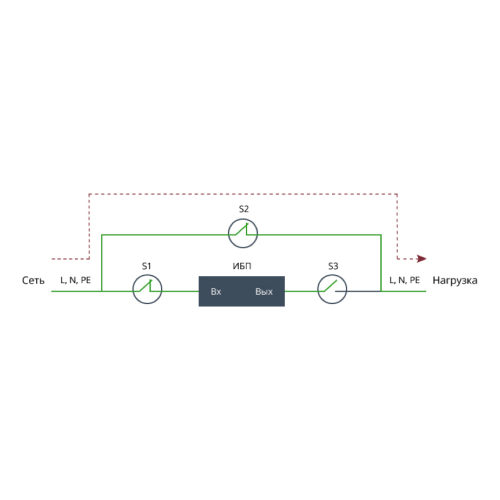

режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

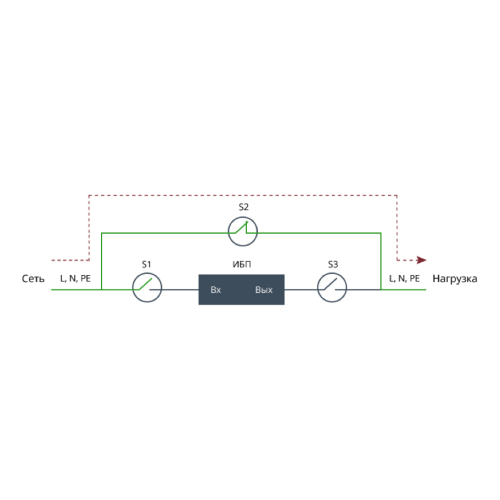

режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение к сети производится с помощью клеммных соединений.

Ко входу и выходу ИБП модуль подключается также через клеммные колодки.

Для подключения нагрузки предусмотрены: IEC-320-C13 (6 шт.) и клеммы (L, N, PE).

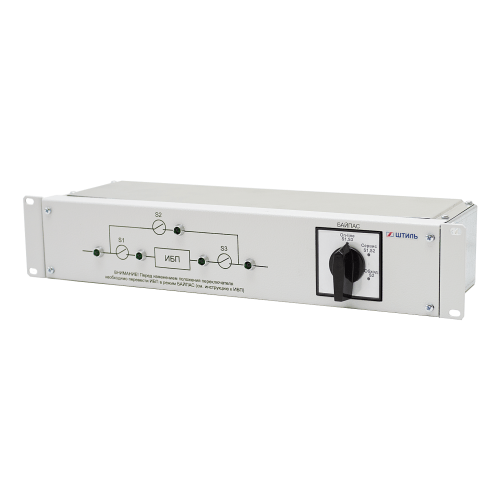

На фронтальной стороне прибора предусмотрены:

структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях,
ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Комплектация

1	Модуль внешнего байпаса EBM-03-RT	1 шт.
2	Кабель нагрузки Т-Т-1-3x2,5	1 шт.
3	Кабель нагрузки Т-Т-1-2x2,5	1 шт.
4	Руководство по эксплуатации	1 шт.

Характеристики

Страна изготовления	Россия
Бренд	Штиль
Вход
Номинальная входная частота, Гц	50
Надежность и эксплуатационные характеристики
Относительная влажность, %	от 0 до 98 (без конденсата)
Гарантия	24 мес.
Размеры и вес
Форм-фактор	в стойку
Вес	3 кг
Другое
Совместимость	однофазные ИБП серий «SR» и «STR»мощностью 3 кВА
Тип аксессуара	модули и шкафы внешнего байпаса
Число фаз ИБП	1 в 1
Страна производитель	Россия
Светодиодная индикация	наличие напряжения, 5 шт.
Диапазон рабочей температуры, С	от 0 до +50
Номинальное входное напряжение, В	220
Диапазон температуры хранения, С	от -60 до +50
Высота установки в стойку, U	2
Входная сеть	клеммы
Нагрузка (выходные разъёмы)	IEC-320-C13 (6 шт.), клеммы (L, N, PE)
Режимы работы	ИБП, сервис, обход
Тип входной сети	однофазная, трехпроводная (L, N, PE)
Переключение режимов работы	трехпозиционный многосекционный переключатель
Время переключения (в режим Обход), мс	0
Коммутация нейтрального проводника	да
Тип разъема для подключения ко входу ИБП	клеммы (L, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)
Тип разъема для подключения к выходу ИБП	клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)
Предохранитель для розеток IEC-320-C13	10 А
