Шкафы внешнего байпаса серии EBC

Шкафы внешнего байпаса серии EBC разработаны для трехфазных ИБП серий ST и SM мощностью от 10 до 300 кВА и предназначены для обеспечения возможности вывода одного или нескольких ИБП из эксплуатации для проведения технического обслуживания и регламентных работ.

Шкафы внешнего байпаса применяются в случаях как одиночной, так и параллельной работы ИБП. Они позволяют обеспечить максимальную гибкость в последующей эксплуатации системы, а также проверку функционирования как отдельных модулей ИБП, так и всей параллельной системы, не прерывая подачу электропитания в нагрузку.

Шкафы внешнего байпаса EBC выпускаются в следующих модификациях:

• для ИБП мощностью 10-40 кВА конструктивно изготавливаются только в настенном исполнении «W»,

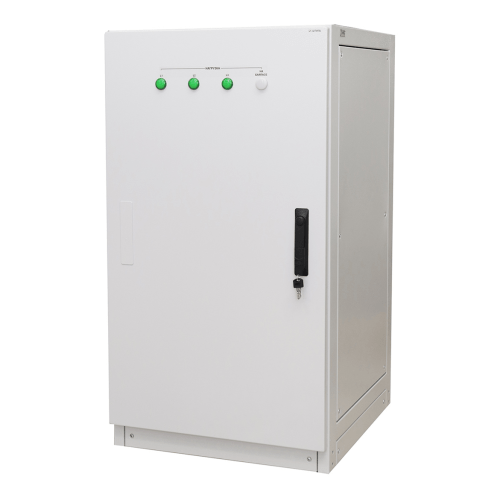

• для ИБП мощностью 60-200 кВА конструктивно изготавливаются в напольном исполнении с креплением к стене «W» или напольном исполнении «T».

Исполнение «W» имеет компактные габариты (глубина от 150 до 400 мм), что позволяет использовать его как классический щит электропитания на объекте инсталляции. Исполнение «T» имеет одинаковые габариты с ИБП, которые функционируют со шкафом внешнего байпаса в составе единой системы электроснабжения. Все модификации снабжены лампами индикации состояния питания ИБП «Вход», «Выход», «Обход».

Шкафы внешнего байпаса EBC могут быть оснащены дополнительным функционалом:

• вводно-распределительным устройством,
• защитой от импульсных перенапряжений (УЗИП),
• счетчиками электроэнергии,
• устройством автоматического ввода резерва (АВР),
• отдельным входом для дизель-генераторной установки.
