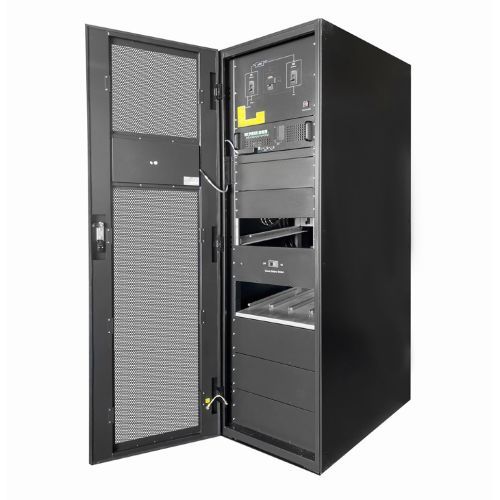

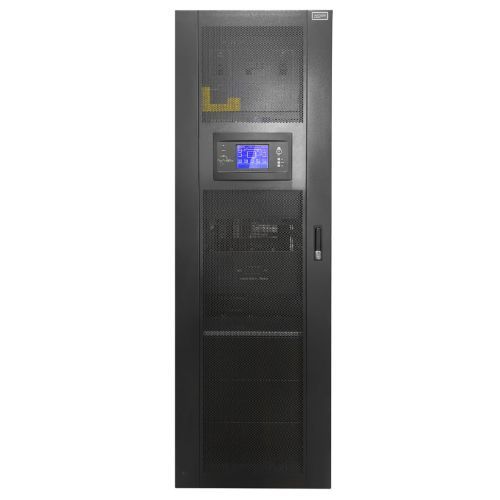

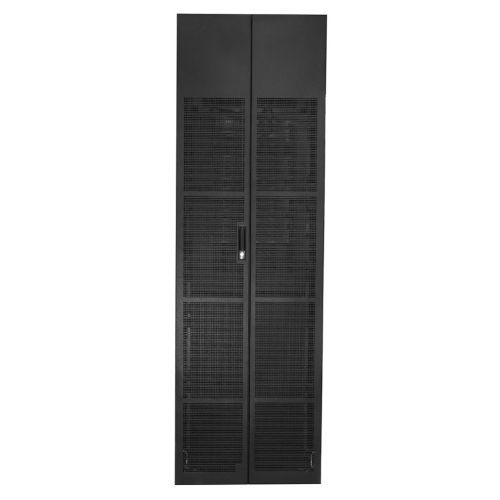

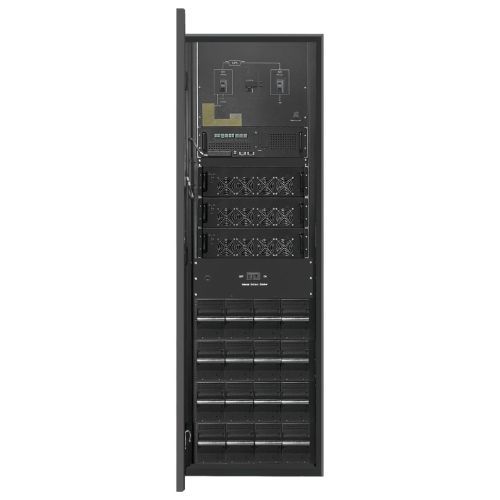

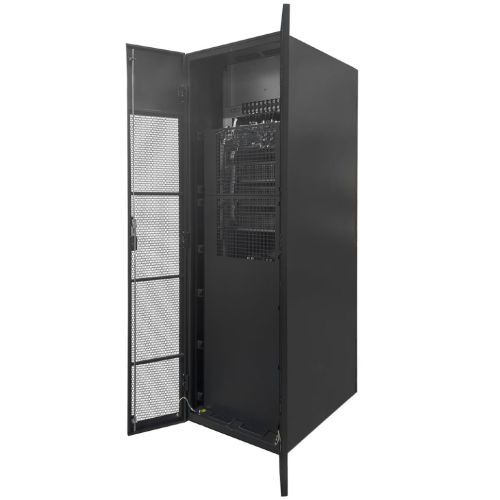

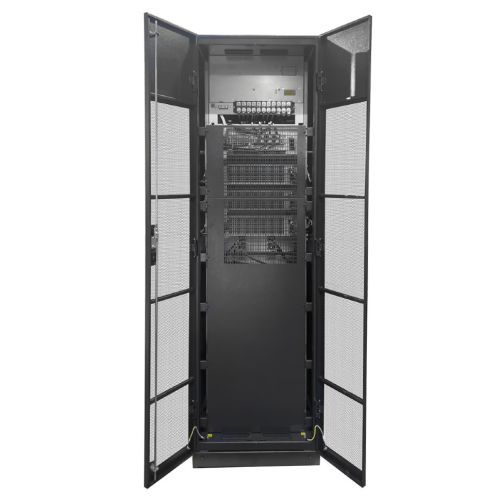

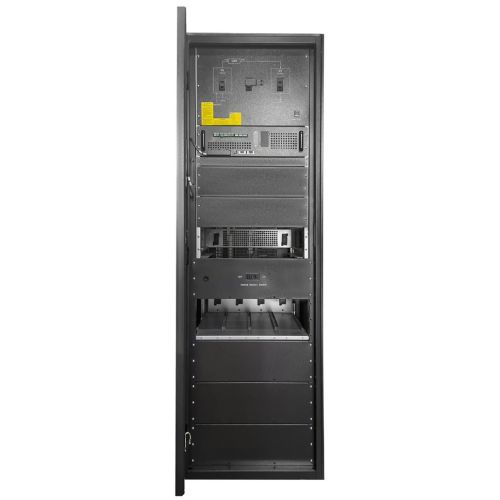

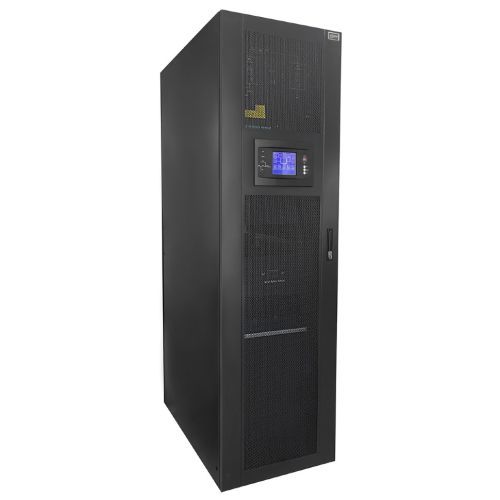

Силовой шкаф Hiden Expert HEM 20-60кВА
Характеристики
Полная мощность, ВА:
20 Вт
Номинальная мощность, Вт:
18 Вт
Фазы на входе:
3 фазы
Фазы на выходе:
3 фазы
Топология:
On-line (двойное преобразование)
Форм-фактор:
Модульный
Номинальное входное напряжение, В:
304 ~ 478 В (линейное), при полной нагрузке; 228 В ~ 304 В (линейное), мощность нагрузки линейно уменьшается с уменьшением напряжения
Смотреть все
Описание
Основные отличительные особенности линейки
- модульный ИБП двойного преобразования с возможностью«горячей замены» АКБ
- силовые модули мощностью 20 кВА
- коэффициент мощности PF=0.9
- высокий КПД 95% в режиме онлайн
- резервирование мощности ИБП N+X для максимальной защитыкритически важных нагрузок и приложений
- интеллектуальное управление зарядом АКБ
- каждый модуль снабжен отдельным контроллером, что снижает рискпри отказе одного элемента
- инвертор третьего поколения с высоким КПД
- раздельный ввод байпаса
- порты коммуникации: RS-232, RS-485, сухие контакты
- возможность работы в связке с генератором с различнымисценариями работы ИБП
- интеллектуальное управление зарядом АКБ

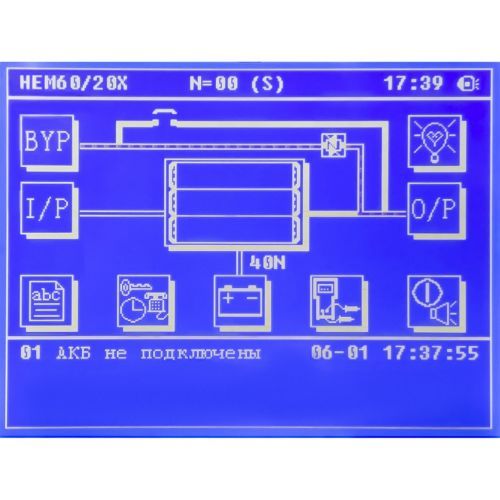

- удобная ЖК-панель для контроля и настройки параметровработы ИБП
- возможность выбора режима работы с высоким КПД 99%(ECO-режим)
- высокая перегрузочная способность инвертора и статическогобайпаса
- непрерывный контроль процесса производства ИБПдля максимальной надёжности
Характеристики
Полная мощность, ВА | 20 Вт |
Номинальная мощность, Вт | 18 Вт |
Фазы на входе | 3 фазы |
Фазы на выходе | 3 фазы |
Топология | On-line (двойное преобразование) |
Форм-фактор | Модульный |
Вход | |
Номинальное входное напряжение, В | 304 ~ 478 В (линейное), при полной нагрузке; 228 В ~ 304 В (линейное), мощность нагрузки линейно уменьшается с уменьшением напряжения |
Допустимый диапазон входной частоты, Гц | 40 ~ 70 Гц |
Входной коэффициент мощности | ≥ 0,99 |
Входная сеть | Клеммный терминал |
Выход | |
Выходное напряжение | 3-ф (380/400В) |
Точность выходного напряжения, % | ± 1 % |
Искажения выходного напряжения, линейная нагрузка | ≤1% |
Искажения выходного напряжения, нелинейная нагрузка | ≤5.5% |
Номинальная выходная частота, Гц | 50/60 ±0.1% |
Выходной коэффициент мощности | 0.9 |
Крест-фактор | 3:1 |
КПД в режиме работы от электросети | 95 % |
КПД в автономном режиме, % | 95 % |
Нагрузка (выходные разъёмы) | Клеммный терминал |
АКБ | |
Наличие встроенных батарей | Да |
Тип АБ | AGM |
Количество встроенных АБ 12В, шт. | 40-160 |
Время перезаряда | 4 часа до 90% емкости |
Режим заряда | Трехступенчатый интеллектуальный заряд |
Поддержка подключения внешних АБ | Да |
Коммуникации и интерфейсы | |
Интерфейсные порты | RS232, RS485, сухие контакты |
Внутренний слот для карты управления | Слот мини для карт SNMP, «сухие» контакты |
ЖК-дисплей и индикация | Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | 0 ~ 95 %, без конденсации |
Рабочая высота, м | 0 ~ 1000 метров |
Диапазон температуры хранения, С | 0°C ~ +55°C |
Степень защиты от пыли и влаги | IP20 |
Тепловыделение при полной нагрузке и при заряде батарей | 8735 BTU/час |
Уровень шума, дБ | больше 55 дБ |
Размеры и вес | |
Ширина | 600 мм |
Глубина | 1020 мм |
Высота | 2000 мм |
Вес | 22.5 кг |
Бренд | HiDEN |
Страна изготовления | Китай |
Номинальное напряжение АБ, В | 12 |
Другое | |
Габаритные размеры ВхШхГ (в упаковке), мм | 2250х755х1300 мм |
Форм-фактор ИБП | Модульный ИБП |
Активная мощность (Вт) | 18.54 |
КПД (%) | 95 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110%, 60 мин; 125%, 10 мин; 150%, 1 мин; >150%,200 мсек |
Перегрузочная способность при работе через байпас | 125% длительная работа; 125%~130% до 60 мин; 130%~150% до 6 мин; >150% 100 мс |
КПД в экономичном режиме | 99 % |
Диапазон рабочей температуры, С | 0°C ~ 40°C |
Безопасность | ТР ТС 004/2011 |
ЭМС | ТР ТС 020/2011 |
Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
Вес брутто | 215 кг |
Количество внешних АКБ | 40 шт. (480В), 160 шт (480В) |
Емкость батареи, Ач | 9 |
Ток заряда АКБ (А) | 20 |
Мощность силового модуля | 20 кВА |
Размер силового модуля (Ш х Г х В) | 440х590х134 мм |
Входное напряжение | 3-ф (380/400В) |
Номинальное выходное напряжение, В | 380 |
Модель | HEM060/20X |
