Инверторный стабилизатор напряжения IS7000RT предназначен для защиты различного однофазного оборудования от перепадов сетевого напряжения. Модель может применяться для обеспечения качественного питания как отдельно стоящей техники, так и группы электроприборов с суммарной потребляемой мощностью до 7 кВА/5,5 кВт, например:
- дорогостоящих бытовых приборов,
- систем безопасности,
- it-оборудования,
- телекоммуникационной техники,
- торгового и производственного оборудования.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Стабилизатор IS7000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- мгновенная реакция на отклонения параметров сети (0 мс),
- непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) и с повышенной точностью (±2%),
- выходное напряжение идеальной синусоидальной формы,
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

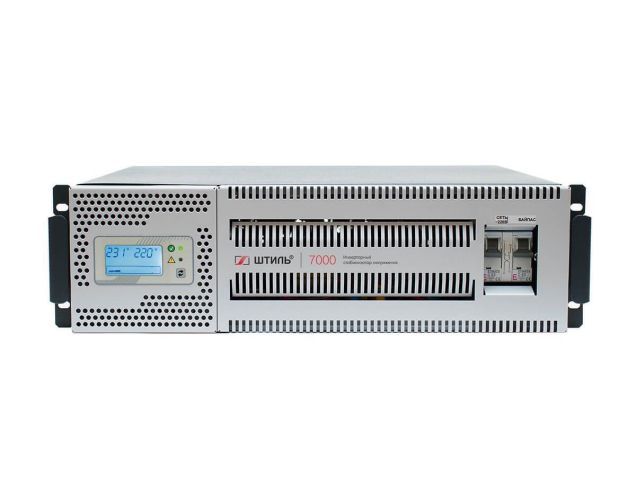

Панель управления
Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем с кнопкой управления, с помощью которых легко контролировать работу прибора.
Наименование индикаторов:
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса,
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные параметры работы устройства:
- значения напряжения на входе и выходе,
- шкалу уровня загрузки стабилизатора,
- потребляемую нагрузкой мощность,
- внутреннюю температуру прибора,
- аварийные сообщения о перегрузке или перегреве.
С помощью кнопки управления можно выбрать необходимую информацию для просмотра на дисплее и установить значение выходного напряжения (настройка выполняется после переключения на цепь ручного байпаса).
Установка и подключение

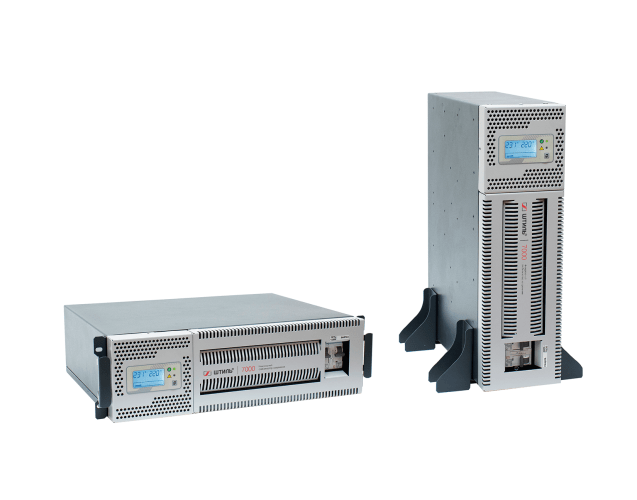

IS7000RT устанавливается двумя способами:

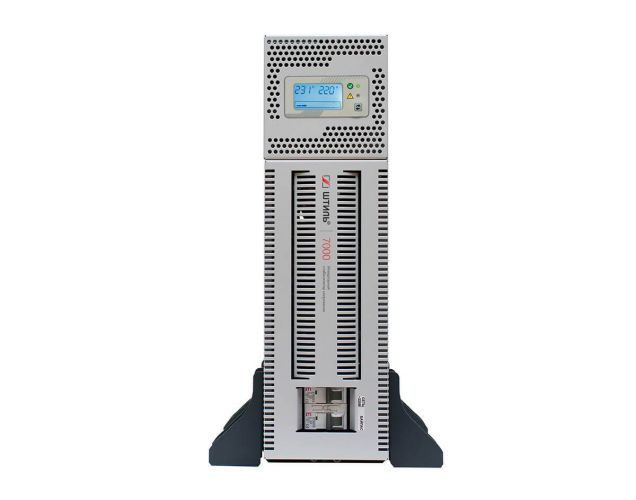

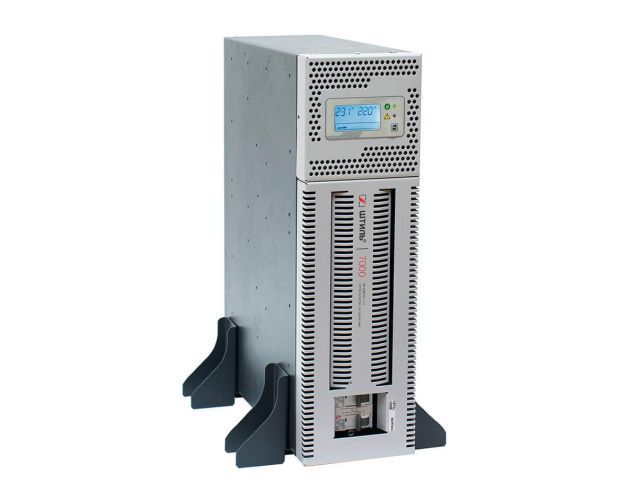

- вертикально на ровной горизонтальной поверхности на специальные упоры,

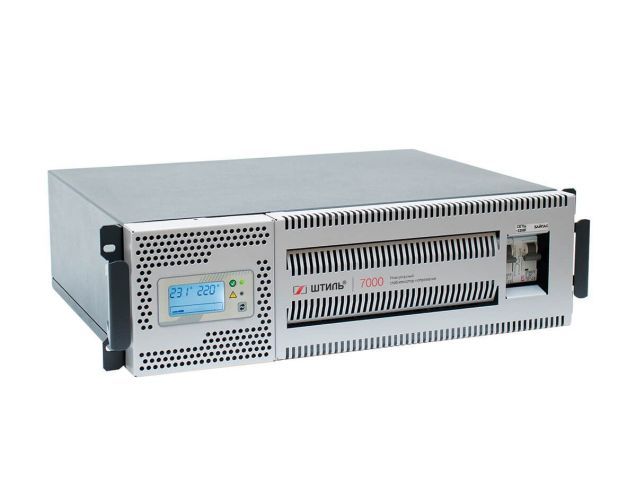

- горизонтально в 19-дюймовые направляющие стоек или шкафов.
Все детали для крепления входят в комплект поставки устройства.
В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной. 19-дюймовые стойки можно также приобрести в нашем интернет-магазине.
Модель IS7000RT оснащена поворотной панелью управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.
Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.
Система охлаждения

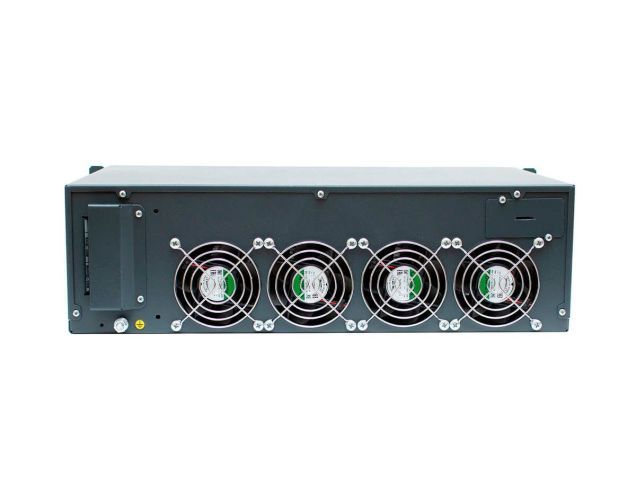

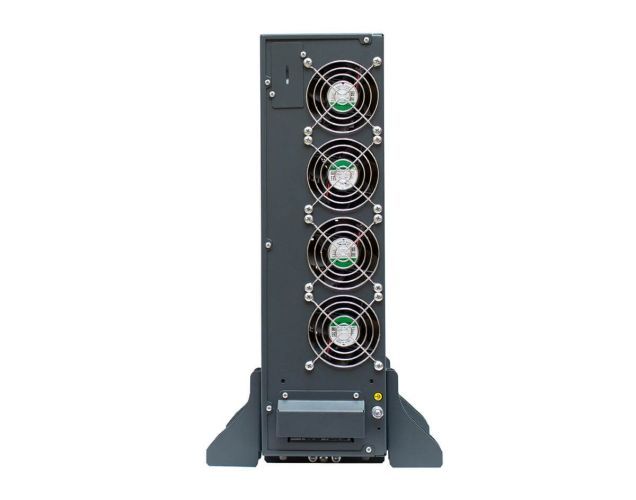

Стабилизатор охлаждается принудительно с помощью 4-х малошумных вентиляторов, которые имеют адаптивную скорость вращения.
Защита
В IS7000RT встроена электронная система защиты (с автовосстановлением работы) от:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий,
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В,
- сбоев внутри устройства.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительным преимуществом IS7000RT является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке,
- ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Средства мониторинга
IS7000RT предполагает локальный/дистанционный мониторинг работы. На тыльной стороне прибора предусмотрен слот для установки карты расширения интерфейсов.
С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:
- RS-232,
- USB или mini-USB,
- «сухие» контакты,
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Стабилизатор не комплектуется данными картами, они заказываются дополнительно.
Где купить?
Купить стабилизатор напряжения IS7000RT и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с быстрой доставкой по Москве и другим регионам России.
Цена на модель IS7000RT является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.
Преимущества
Широкий рабочий диапазон входного напряжения
Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие
Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора
Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Питание нагрузки до 200 мс при пропадании сети
Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита
От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий
Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление
На основе высокопроизводительного цифрового сигнального процессора
Фильтрация помех
Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне
Встроенный электронный байпас
Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Информативный ЖК-дисплей
Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Совместимость с генераторами
Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе
Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность
Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД
Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Широкие возможности мониторинга
Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
Малый вес и компактные размеры
Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Универсальная установка
Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
Большой срок службы
За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Комплектация
1 | Стабилизатор напряжения IS7000RT | 1 шт. |
---|---|---|
2 | Упор для вертикальной установки | 2 шт. |
3 | Кронштейн для горизонтального крепления | 2 шт. |
4 | Руководство по эксплуатации | 1 шт. |
5 | Гарантийный талон | 1 шт. |
6 | Упаковка | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Полная мощность, ВА | 7000 Вт |
Нижний порог отключения нагрузки, В | 90 |
Нижний порог подключения нагрузки, В | 110 |
Верхний порог подключения нагрузки, В | 290 |
Максимальный выходной ток, А | 32 |
Плавный пуск | да |
Форма выходного напряжения | чистая синусоида |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от аварии сети | электронная защита c автовосстановлением |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 394 м |
Высота | 464 мм |
Вес | 11 кг |
Другое | |
Ширина | 250 |
Страна производитель | Россия |
Светодиодная индикация | «Норма», «Авария» |
Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Габаритные размеры ВхШхГ (в упаковке), мм | 500х490х180 |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Номинальное входное напряжение, В | 220/230 |
Способ установки | напольный / в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Допустимый диапазон входной частоты, Гц | 43-57 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | однофазное |
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
Входная сеть | клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) | клеммное подключение (L, N) |
Верхний порог отключения нагрузки, В | 310 |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
Ручной байпас | да |
Режимы работы | стабилизация, ручной байпас |
Совместимость с генератором | да |
Потребляемая мощность в режиме холостого хода, Вт | 50 |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Электронный автоматический байпас | да |
mini-USB | опция (требуется установка карты мониторинга) |
Рабочая высота, м | до 3000 м над уровнем моря |
Принцип стабилизации | инверторный (с двойным преобразованием) |
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
Точность стабилизации, % | ±2 |
Быстродействие, мс | 0 |
Время автономной работы при отключении питания | не более 200 мс |
Защита от аварии стабилизатора | электронная аварийная защита |
Максимальный входной ток, А | 36 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Номинальная мощность, Вт | 5500 Вт |
Предельный диапазон входного напряжения, В | 90-310 |
Цвет корпуса | серый |
КПД, % | до 97 |
Фазы на входе | 1 в 1 |
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Номинальная входная частота, Гц | 50 |
