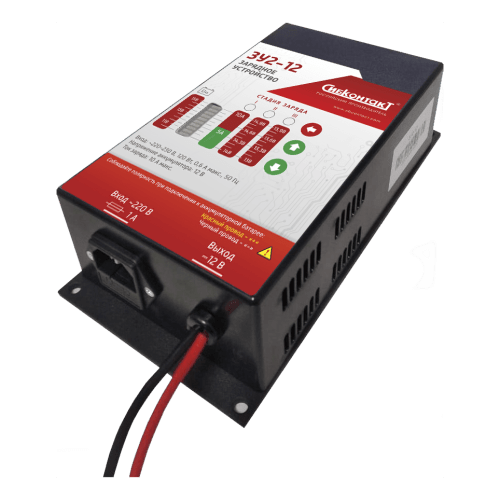

Зарядное устройство ЗУ2-12

Зарядные устройства ЗУ2 предназначены для преобразования энергии сети переменного тока с номинальным значением действующего напряжения 220 В и частотой 50 Гц, в энергию постоянного тока для заряда свинцово-кислотных аккумуляторных батарей (далее – АКБ). Устройства реализуют трехстадийный процесс заряда, с возможностью задания напряжения и тока заряда АКБ.

Данная модель может применяется как ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ГЕНЕРАТОРА

Зарядные устройства серий ЗУ2 предназначены для зарядки свинцово-кислотных аккумуляторных батарей, установленных на резервных дизельных электрогенераторных установках с автозапуском. Относятся к системам импульсного тока. Подзарядка АКБ осуществляется стабилизированным напряжением с ограничением максимально допустимого тока.

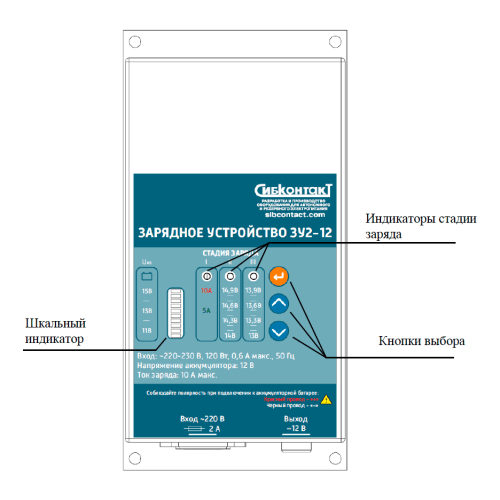

Принципиальное отличие данной модели от предыдущих версий (ЗУ1), наличие органов управления, которые позволяют настраивать параметры заряда индивидуально под каждый аккумулятор.

Принцип работы:

1) Зарядное устройство работает непрерывно, автоматически переключаясь
между тремя стадиями работы. Обеспечивает полную зарядку АБ за короткое время.

2) В первой стадии зарядное устройство выдает максимальный постоянный ток
заряда, пока напряжение на АКБ не достигнет уровня перехода на вторую стадию.
3) Во второй стадии зарядное устройство выдает постоянное напряжение
и ток, снижающийся по мере заряда АКБ.
4) В третьей стадии АКБ заряжается малым током при постоянном напряжении.

Условия эксплуатации:

• диапазон температур окружающей среды от -10 до +40º С;
• относительная влажность воздуха при t=25º С, не более 80% ;
• отсутствие действия агрессивных паров, жидкостей и газов в концентрациях, разрушающих металлы и изоляцию, токопроводящей пыли, грязи;
• режим работы - без ограничений по времени;
• степень защиты изделия от проникновения посторонних предметов и воды по ГОСТ 14254-96 IP20 (не герметизирован).

Схемы защиты:

• защита от бросков тока питающей сети;
• тепловая защита;
• защита от переполюсовки.
