Электронный байпас STS3000К с контроллером

Электронный байпас STS3000K используется для совместной работы с инверторами «Штиль» PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2. Устройство предназначено для автоматического синхронного и синфазного переключения нагрузки с выхода инвертора на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Время переключения – менее 10 мс.

Модель STS3000K дополнительно оснащена встроенным контроллером «Штиль» PSC-200.03.02 для организации дистанционного мониторинга состояния и параметров как каждого инвертора, так и инверторной системы в целом.

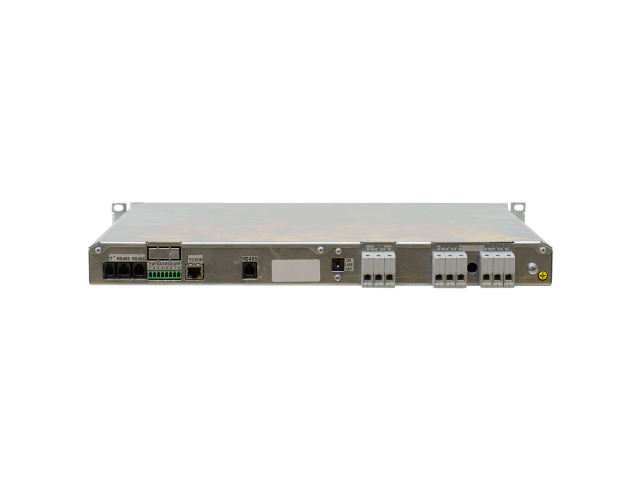

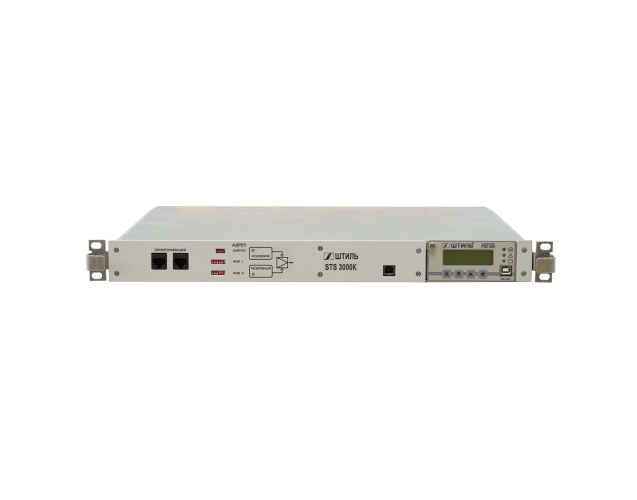

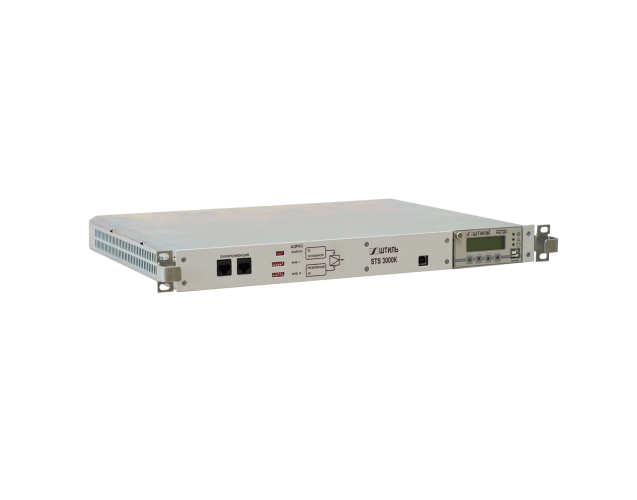

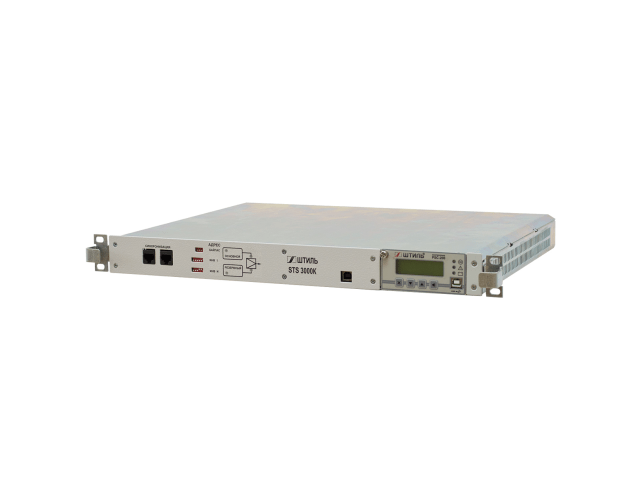

STS3000K выполнен в виде 19' модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации, а также система индикации и управления контроллера и USB-разъем. На задней панели расположены:

• переключатель режимов работы,
• клеммные колодки для подключения нагрузки и сети переменного тока,
• вывод заземления корпуса байпаса и разъем RS-485.
• разъём TCP/IP,
• клеммная колодка «сухих контактов»,
• разъем для подключения кабеля питания контроллера (постоянное напряжение 18-72 В).

Для подключения выходов инверторов STS3000K оснащен клеммными колодками.

STS3000K имеет два режима работы:

• on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора,
• off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.

Режим работы настраивается на производстве и оговаривается при заказе.
