ИБП ST3115L (15 кВА)

Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА /12 кВт, например:

• серверных, компьютерных залов и дата-центров,
• телекоммуникационной техники и систем связи,
• станочного и конвейерного оборудования,
• систем видеонаблюдения и безопасности.

Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.

ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками.

Установка и подключение

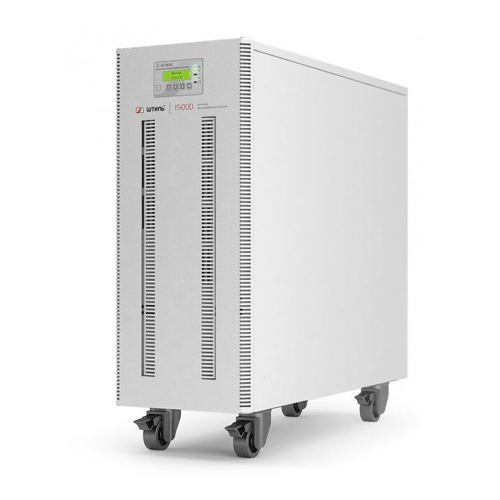

ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики.

Подключение нагрузки и входной сети осуществляется через клеммные соединения.

Автономная работа

Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 1 ч при 100% нагрузке (Таблица времени автономной работы).

Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

В ST3115L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда),
• заранее уведомить пользователя об износе АБ,
• точно прогнозировать время автономии при текущей нагрузке.

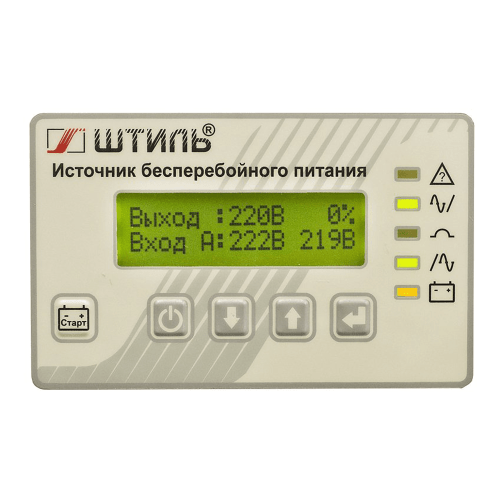

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства,
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line),
• «Байпас» – выполнен переход на байпас,
• «Выход» – на нагрузку подано напряжение,
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• частота входной сети и выхода,
• значение напряжения батарей,
• активная и полная мощность нагрузки,
• состояние выхода,
• аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3115L оснащен современной электронной защитой от:

• перегрузки по выходу,
• короткого замыкания,
• внутреннего перегрева.

После ликвидации причины активации защиты ИБП автоматически перезапускается.

Кроме того, модель имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок (в случае её срабатывания подключенная нагрузка либо отключается, либо через байпас переводится на сеть).

Средства мониторинга

Для проведения локальной настройки и мониторинга в модели ST3115L используется интерфейс RS232.

Для проведения дополнительного удаленного/локального мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:

• Ethernet,
• «сухие» контакты.

Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Как купить?

Купить ИБП ST3115L, внешние аккумуляторы и другие дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• трехфазный вход и однофазный выход,
• плавный пуск,
• резервное питание до 1 ч при 100% нагрузке,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
