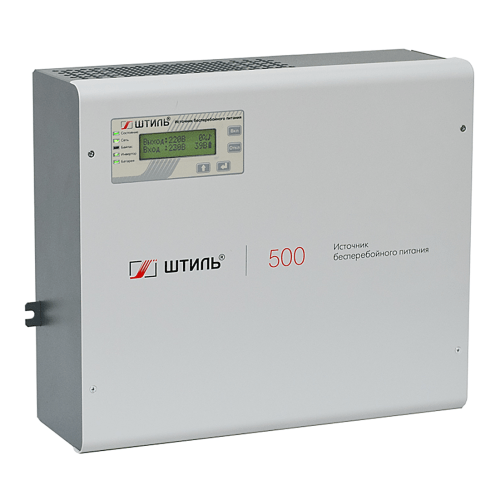

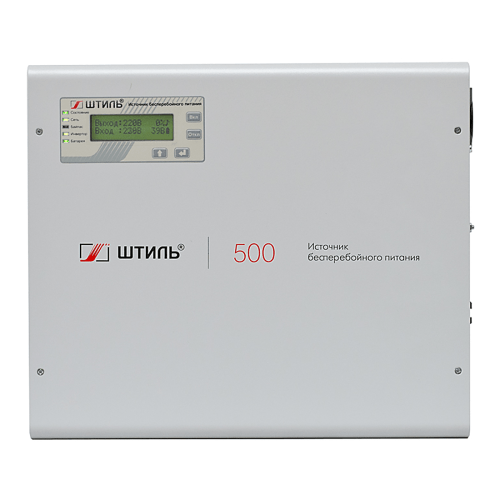

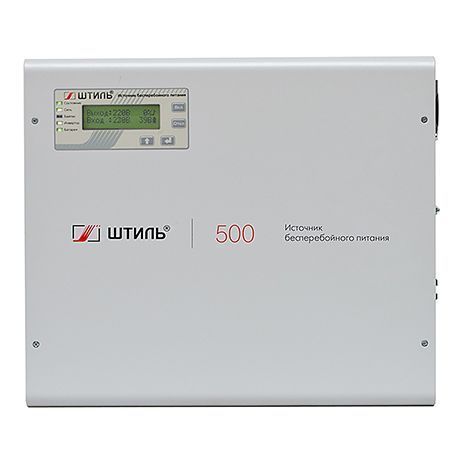

ИБП SW500SL (500 ВА)

Онлайн ИБП SW500SL применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 500 ВА/400 Вт, например:

• отопительного и нагревательного оборудования,
• насосного оборудования,
• систем водоснабжения и очистки воды,
• систем безопасности и пожаротушения,
• других бытовых приборов небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500SL отлично функционирует в связке с дизельгенераторными установками.

ИБП SW500SL работает по принципу двойного преобразования электроэнергии, что позволяет устройству:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим,
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,
• питать нагрузку идеальным синусоидальным напряжением.

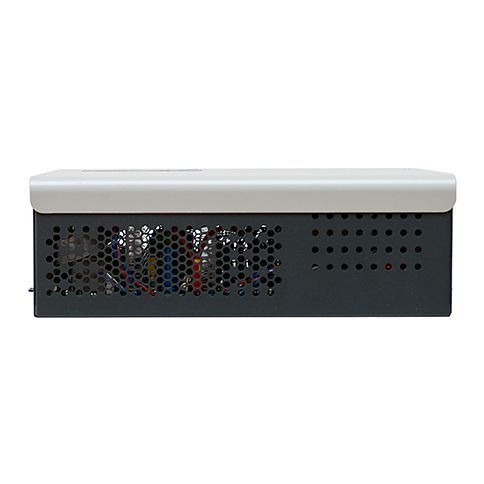

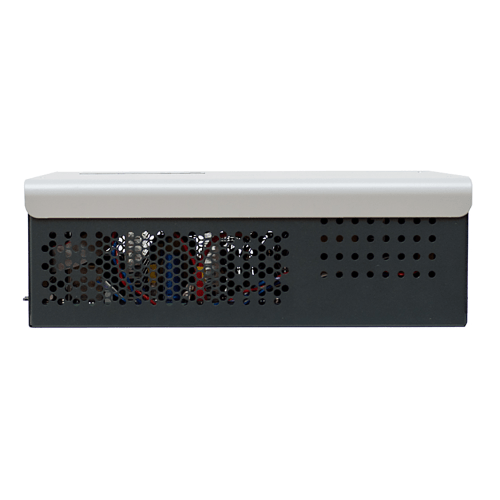

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

Установка и подключение

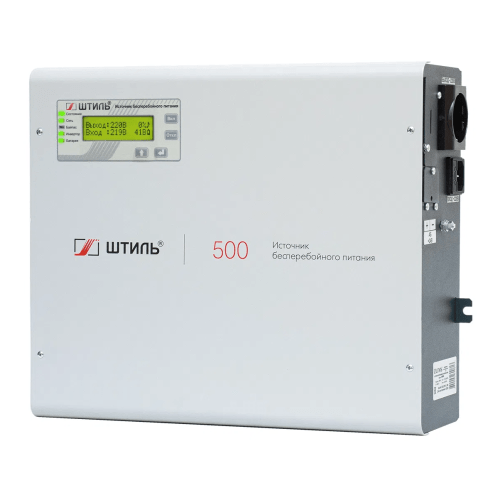

Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства.

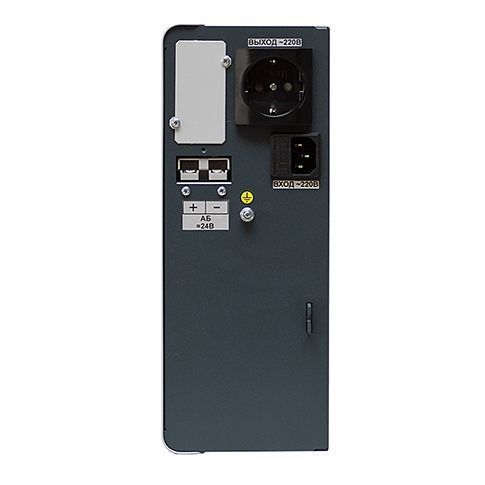

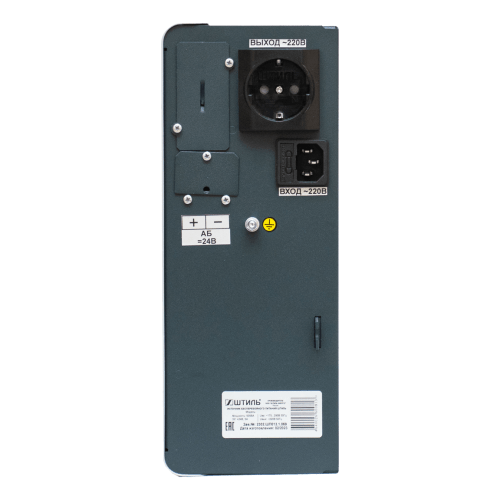

Для подключения нагрузки на правой боковой панели устройства предусмотрена евророзетка, для сети – разъем С14.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 10 минут. К ИБП также можно подключить внешний батарейный модуль BM-24-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 35 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)),
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

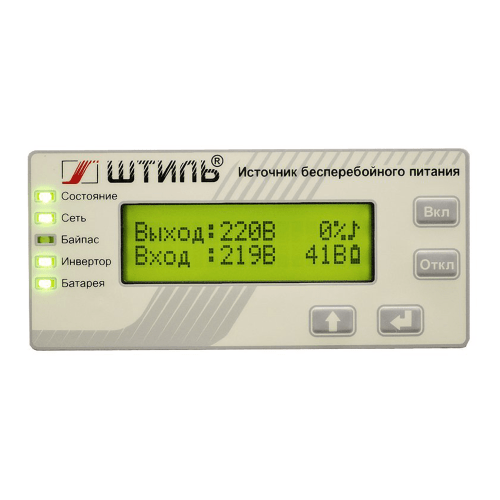

Панель управления

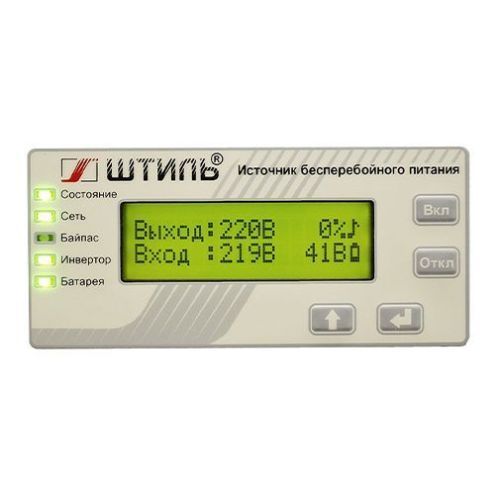

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий,
• «Сеть» – состояние сети,
• «Байпас» – работа через байпас/ЭКО-режим,
• «Инвертор» – работе инвертора,
• «Батарея» – состояние батарей.

На ЖК-дисплее можно просматривать следующую информацию:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активную и полную мощность нагрузки,
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Защита

SW500SL обладает современной электронной защитой от:

• перегрузки,
• короткого замыкания,
• внутреннего перегрева.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Кроме того, у SW500SL присутствует аварийная защита от любой неисправности. При её срабатывании нагрузка отключается или безразрывно через встроенный байпас переводится на сеть.

Как купить?

Купить ИБП SW500SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

SW500SL – отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

В ИБП можно установить плату расширения интерфейсов для организации локального/удаленного мониторинга работы. В ассортименте представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

• RS-232,
• USB или mini-USB,
• «сухие» контакты,
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).

Контролировать работу ИБП с установленной платой можно через веб-браузер или программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,8,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке,
• бесшумная работа.

Функциональность

• плавный пуск,
• резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке),
• увеличение времени резервного питания нагрузки до 35 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BM-24-18,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• большой ассортимент дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

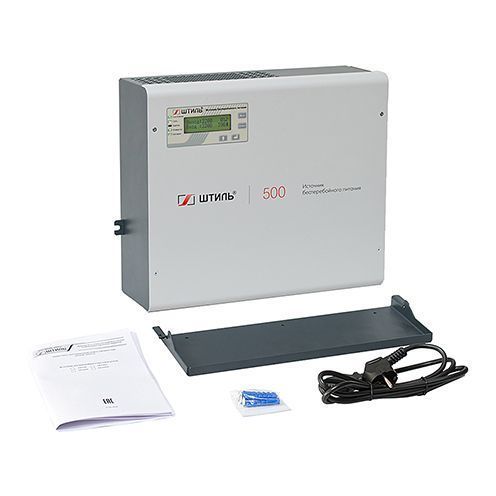

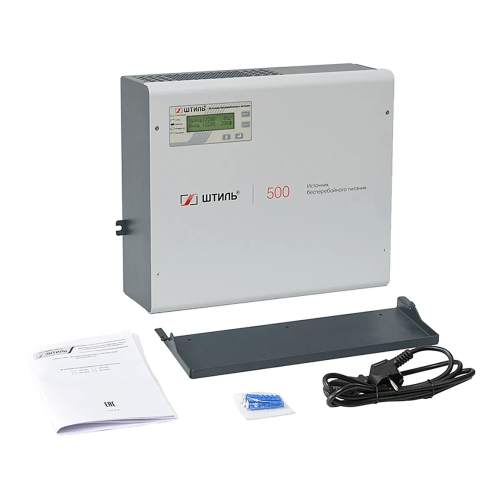

Комплектация

1	ИБП переменного тока SW500SL	1 шт.
2	Встроенные аккумуляторные батареи (12 В, 9 Ач)	2 шт.
3	Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м	1 шт.
4	Комплект для настенного крепления	1 шт.
5	Руководство по эксплуатации	1 шт.
6	Упаковка	1 шт.
7	Гарантийный талон	1 шт.
