Инвертор PS24/700C-P-1 (850 ВА/650 Вт)
Инвертор напряжения PS24/700C-P-1 с выходной мощностью 850 ВА/650 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 24 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций,
- промышленных приборов,
- электронной и электротехнической аппаратуры на объектах, где имеются источники постоянного напряжения 24 В (например, аккумуляторные батареи).
Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса.
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Конструктивное исполнение

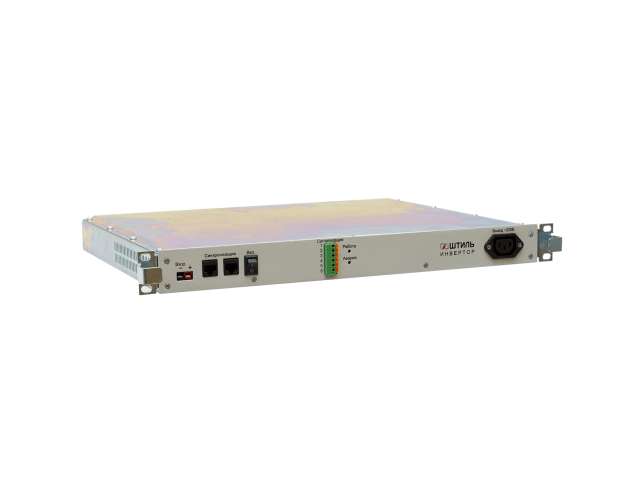

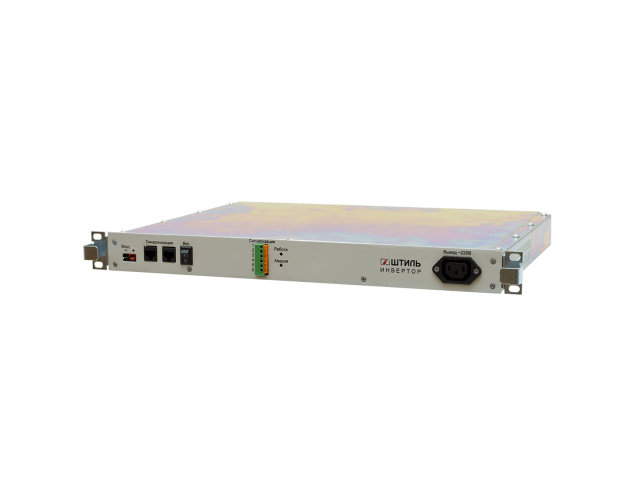

Инвертор PS24/700С-P-1 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

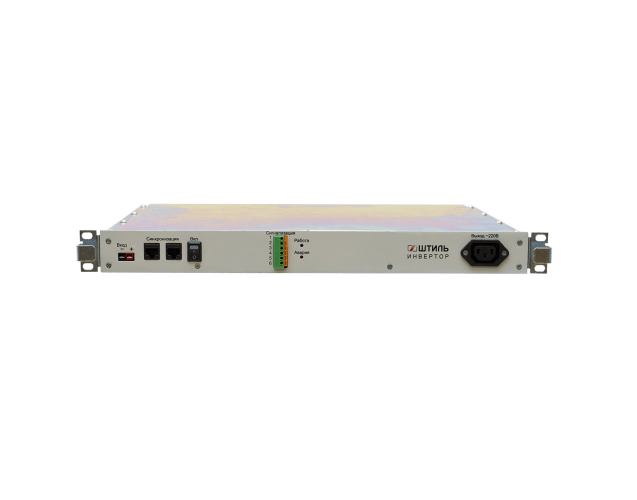

Передняя панель оснащена разъемами для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, трехполюсной розеткой С13 для подключения нагрузки, клеммной колодкой сигнализации. Кроме того, на передней панели расположены выключатель, клавиатура и светодиодные индикаторы рабочих состояний.
Параллельная работа
PS24/700С-P-1 может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Опционально, при дополнительном использовании модуля электронного байпаса, возможна организация параллельной работы до 12 инверторов.
Преимущества
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
- точность поддержания выходного напряжения – ±3%,
- точность поддержания выходной частоты – ±0,5%,
- рабочий диапазон входного постоянного напряжения – 20-30 В,
- высокая перегрузочная способность,
- КПД – 87%.
Функциональность и надёжность
- плавный пуск,
- фронтальный доступ к интерфейсам и подключениям,
- многоуровневая электронная защита,
- встроенный входной и выходной фильтр высокочастотных помех,
- параллельная работа (до 6 приборов),
- дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.
Комплектация
1 | Инвертор напряжения PS24/700C-P-1 | 1 шт. |
|---|---|---|
2 | Комплект кабелей в составе: | 1 шт. |
2. 1 | Кабель для подачи постоянного напряжения (1 м) | 1 шт. |
2. 2 | Кабель синхронизации (0,5 м) | 1 шт. |
2. 3 | Разъём для подключения к внешней нагрузке «Выход ~220В» (вилка сетевая кабельная) | 1 шт. |
3 | Руководство по эксплуатации | 1 экз. |
Бренд | Штиль |
Характеристики | |
Номинальная мощность, Вт | 650 |
Выход (АС) | |
КПД, % | 87 |
Размеры и вес | |
Глубина | 365 мм |
Высота | 44 мм |
Вес | 5 кг |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Полная мощность, ВА | 850 |
Ширина | 483 |
Страна производитель | Россия |
Светодиодная индикация | «Работа» - зеленый, «Авария» - красный |
Диапазон рабочей температуры, С | от +5 до +40 |
Рабочий диапазон входного постоянного напряжения, В | 20-30 |
USB | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
Ethernet | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
«Сухие» контакты | да |
Номинальное входное постоянное напряжение, В | 24 |
Диапазон температуры хранения, С | от -40 до +85 |
Высота установки в стойку, U | 1 |
Встроенный электронный байпас | нет |
Точность стабилизации выходного напряжения, % | ±3 |
Номинальная выходная частота, Гц | 50 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,5 |
Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с ( с последующим отключением) |
Неправильная полярность | плавкая вставка |
Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥22 В ±0,2 В) |
Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤29 В ±0,3 В) |
Параллельная работа | до 6 шт. |
Входная сеть | клеммы |
Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
Доступ к интерфейсам и подключениям | фронтальный |
Эквивалентный уровень акустических шумов, дБ | 60 |
Номинальное выходное напряжение, В | 220 |
Крест-фактор | 3:1 |
Наработка на отказ, ч | 150000 |
Перегрев | электронная защита с автоматическим восстановлением |
Короткое замыкание | электронная защита с автоматическим восстановлением |
Цвет корпуса | серый |
Перегрузка по выходу | электронная защита с автоматическим восстановлением |
Форма выходного напряжения | синусоида |
Плавный пуск | да |
Максимальный входной ток, А | 36 |
