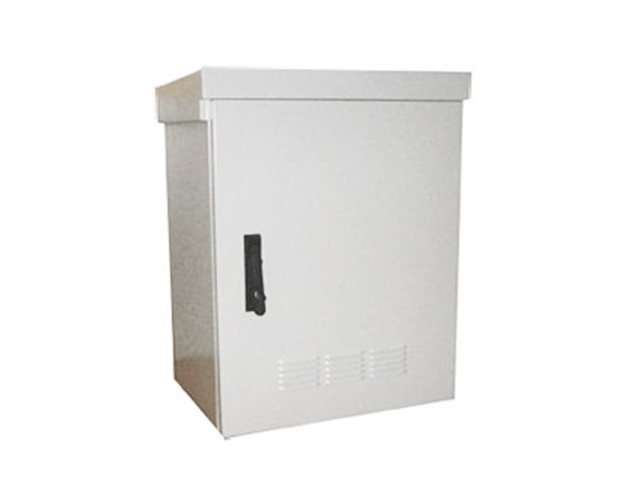

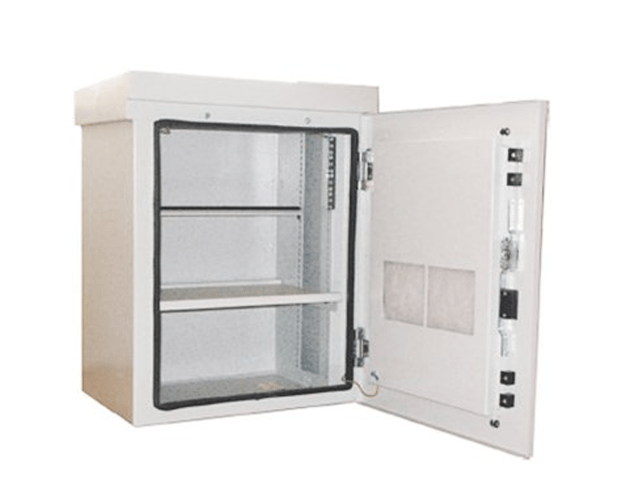

Климатический шкаф ШТК-100 ВН-С
Климатические антивандальные шкафы «Штиль» серии ШТК-100 ВН-С предназначены для размещения систем электропитания, аккумуляторных батарей, компьютерного, сетевого, телекоммуникационного и другого оборудования с обеспечением необходимого микроклимата и защиты от несанкционированного доступа.
Внимание!
Подбор конкретной модели климатического шкафа «Штиль» осуществляется на основе опросного листа. В нём для корректного и оперативного подбора оборудования важно указать подробную информацию по основным параметрам изделия, особенно в тех пунктах, которые отмечены красным цветом. Заполненный опросный лист необходимо отправить на sales@shtyl.ru.
Особенности конструкции
Шкафы данной серии спроектированы специально для эксплуатации вне отапливаемых помещений. Они оснащены специальной системой климат-контроля (приточно-вытяжная вентиляция и нагреватель) и гарантируют устойчивость к воздействию солнечного излучения, дождя, ветра, пыли, низкой и высокой температуры (от -40 до +40 °С). Степень защиты шкафов – IP54.
Конструкция климатических шкафов серии ШТК-100 ВН-С предполагает два варианта установки:
- на горизонтальной поверхности с использованием дополнительного цоколя (на полу или на крыше),
- на вертикальной поверхности (на мачтах, столбах, трубах и т. п.).
Предусмотрена возможность опциональной установки светодиодных или люминесцентных светильников, комплекта датчиков (температуры, влажности, задымления, открытия двери, затопления, удара), полок для установки аккумуляторных батарей и оборудования, модуля предварительного разогрева и системы мониторинга.
Модификации модели ШТК-100 ВН-С
| Модельный ряд | Общие характеристики | Особенности |
| ШТК-100 ВН-С(К) | Одностенный, стальной (опционально возможно изготовление шкафа из алюминиевого сплава), с приточно-вытяжной вентиляцией | C кронштейном для крепления на столб диаметром 377 мм |
| ШТК-100 ВН-С(КУ) | Утепленный, с кронштейном для крепления на столб диаметром 377 мм | |
| ШТК-100 ВН-С(Ц) | С цоколем высотой 300 мм | |
| ШТК-100 ВН-С(ЦУ) | Утепленный, с цоколем высотой 300 мм |
Преимущества
Надёжность
- степень защиты от пыли и влаги – IP54,
- материал внешних стенок – сталь (возможность изготовления шкафа из алюминиевого сплава),
- доступ к крепежным элементам шкафа только после открывания двери,
- штоковый замок,
- система климат-контроля (вентилятор, не требующий обслуживания, и нагреватель),
- климатическая система управляется встроенным термостатом или контроллером,
- сменный фильтр очистки воздуха.
Функциональность
- эксплуатация вне отапливаемых помещений,
- два варианта монтажа (на горизонтальной или вертикальной поверхности),
- полезная высота 13U,
- поддержка установки оборудования в 19' корпусах,
- широкие возможности установки дополнительного оборудования (светильников, датчиков, полок для АБ или другого оборудования, модуля предварительного разогрева и системы мониторинга),
- фронтальный доступ к оборудованию,
- ввод кабелей снизу через гермовводы.
Комплектация
1 | Климатический шкаф ШТК-100 ВН-С в составе: | 1 шт. |
|---|---|---|
1. 1 | Вентиляторный модуль (напряжение питания ~220 В), комплект | 1 шт. |
1. 2 | Нагревательный модуль (напряжение питания ~220 В), комплект | 1 шт. |
1. 3 | Фильтр, комплект (расположен на фронтальной двери шкафа за съемным кожухом, с возможностью быстрой и легкой замены) | 1 шт. |
1. 4 | Датчик контроля запыленности фильтра (при наличии в комплекте поставки шкафа контроллера, супервизора объекта или климатического модуля) | 1 шт. |
1. 5 | Термостат(-ы) для установки температур нагрева и охлаждения, комплект (при наличии в комплекте поставки шкафа контроллера, супервизора объекта или климатического модуля управление нагревом и охлаждением шкафа осуществляется указанными устройствами без дополнительных внешних термостатов) | 1 шт. |
1. 6 | Сервисные автоматические выключатели: «Вентиляция», «Нагрев» | 2 шт. |
1. 7 | Герметизированные кабельные вводы, комплект (MG16 (d кабеля = 6-10 мм)) – 4 шт. | 1 шт. |
1. 8 | 19-дюймовые направляющие высотой 13U, комплект | 1 шт. |
1. 9 | Замок трехточечной фиксации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Надежность и эксплуатационные характеристики | |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 450 мм |
Высота | 803 мм |
Вес | 40 кг |
Ширина | 610 |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от -40 до +40 |
Степень защиты от пыли и влаги | IP54 |
Способ установки | напольный или навесной |
Габариты основания (ШxГ), мм | 610x450 |
Внутренняя полезная высота, U | 13 |
Количество секций | односекционный |
Система поддержания микроклимата | приточно-вытяжная вентиляция и нагреватель |
Завод кабелей | снизу |
Тип стенок | одностенные |
Материал внешних стенок | сталь |
Внешнее покрытие | окраска порошковая RAL7035 с защитой от УФ-излучения |
Высота, мм | 803 |
Полная внутренняя высота, мм | 698 |
Полная внутренняя ширина, мм | 516 (496 для шкафа с опцией «У» - утепленный) |
Полная внутренняя глубина, мм | 445,5 (435 для шкафа с опцией «У» - утепленный) |
Монтажная ширина, дюйм | 19 |
Количество полок для АБ, шт. | 1 |
Диаметр и количество отверстий | MG16- 4 шт., MG20 - 4 шт, MG25 - 3 шт. |
Масса крепежа на столб/масса цоколя, кг | 20/15 |
