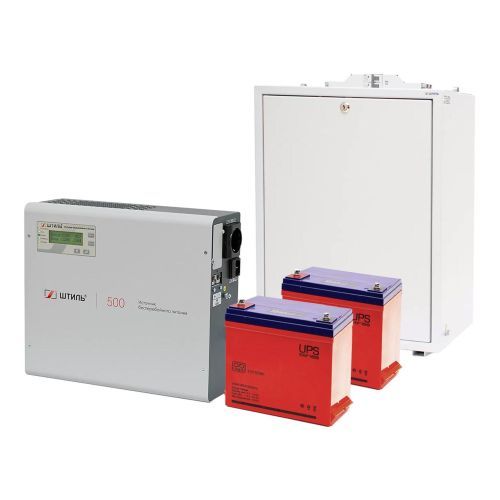

Комплект ИБП SW500L (500 ВА) c АБ на 1 ч 45 мин

Онлайн ИБП SW500L с аккумуляторами емкостью 55 Ач, установленными в батарейном стеллаже BS-24-1W, способен обеспечить автономную работу ответственных потребителей мощностью до 500 ВА/400 Вт в течение 2 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами нагрузки могут быть:

• газовый котел и циркуляционный насос,
• система водоснабжения и очистки воды,
• телевизор и аудиоаппаратура,
• персональный компьютер и роутер.

Кроме того, источник питания обеспечивает защиту подключенного оборудования от перепадов напряжения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности SW500L эффективно работает в связке с генератором.

ИБП SW500L с аккумуляторами 55 Ач функционирует на основе технологии двойного преобразования энергии, которая позволяет устройству:

• стабилизировать напряжение с высокой точностью (±2%) в диапазоне (90-295 В) без перехода на аккумуляторы,
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании напряжения или его выходе за вышеуказанный диапазон,
• обеспечивать электроприборы напряжением с идеальной синусоидальной формой.

ИБП оснащен конвекционной (безвентиляторной) системой охлаждения.

Установка и подключение

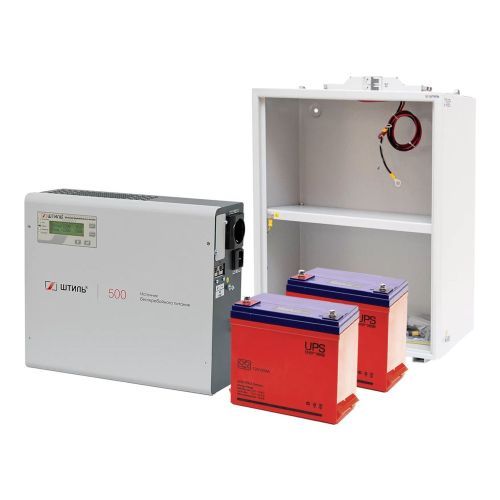

ИБП устанавливается на стене с помощью специального кронштейна. Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты для установки и подключения оборудования входят в комплект поставки.

Заряд батарей

Заряд аккумуляторов в батарейном стеллаже осуществляется встроенным в ИБП ЗУ с током 5 А.

Источник питания имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.

Защита

SW500L имеет электронную защиту от:

• короткого замыкания,
• длительной перегрузки по выходу,
• внутреннего перегрева.

ИБП способен автоматически восстанавливать свою работу после устранения причины «ухода» в защиту.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Кроме того, источник питания оснащен аварийной защитой от неполадок в работе. Во время её срабатывания нагрузка обесточивается или безразрывно переводится на сеть через встроенный байпас.

Панель управления

Контроль работы и настройка рабочих параметров ИБП выполняется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий,
• «Сеть» – состояние входной сети,
• «Байпас» – электронный байпас/ЭКО-режим,
• «Инвертор» – работа от инвертора,
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения,
• процент загрузки ИБП,
• значение напряжения батарей и их состояние,
• активная и полная мощность нагрузки,
• аварии с указанием их причин.

На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:

• на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд),
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени),
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В ИБП можно устанавливать плату, позволяющую отслеживать работу устройства удаленно по локальной сети или через интернет. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232,
• USB или mini-USB,
• «сухие» контакты,
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Мониторинг работы источника питания выполняется через веб-браузер или программу Shtyl Device Manager. Обратите внимание на то, что плата расширения приобретается отдельно.

Как купить?

Купить комплект ИБП SW500L с аккумуляторами емкостью 55 Ач, установленными в батарейном стеллаже BS-24-1W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Все оборудование производителя «Штиль» характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±2%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание в течение 2 ч (при 80% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения),
• встроенный автоматический байпас,
• широкие возможности дистанционного мониторинга и управления,
• настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля и управления АБ,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• система конвекционного (безвентиляторного) охлаждения.
