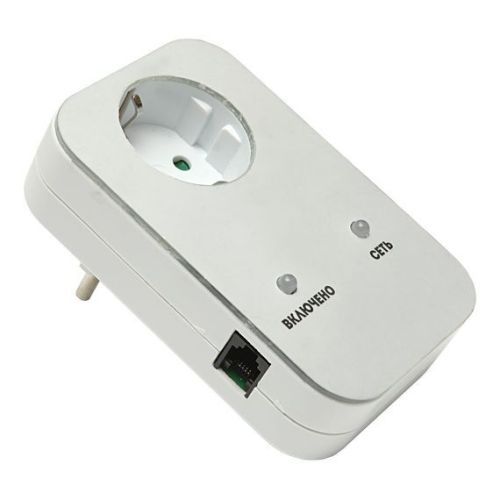

Модуль коммутации СибКонтакт

При использовании модуля коммутации появляется возможность управлять любым зарядным устройством (ЗУ) с питанием от сети переменного напряжения 220 В.

Если ЗУ не имеет входов управления, то отключение зарядного тока возможно реализовать с помощью модуля коммутации СКУ АБ аккумуляторной батареей (АБ). ЗУ подключается к сети 220 В через модуль коммутации и при перезаряде аккумулятора по сигналу с модуля контроллера отключает ЗУ от сети. При восстановлении напряжения на перезаряженном аккумуляторе модуль коммутации включится снова. СКУ АБ с модулем коммутации позволяет заряжать литий-ионные аккумуляторы любым зарядным устройством, не боясь их перезарядить.

Модуль коммутации является одним из элементов СКУ АБ (BMS)

Система контроля и управления аккумуляторной батареей предназначена для эксплуатации в составе литиевых аккумуляторных батарей.

Основные элементы СКУ АБ: модуль аккумулятора (балансира), модуль контроллера, модуль датчика тока, модуль коммутации, интерфейс RS485/USB.

СКУ АБ не допускает перезаряда и переразряда элементов АБ и выполняет их балансировку. Тем самым увеличивается срок службы АБ.

Основные характеристики СКУ АБ 2:

• СКУ АБ 2 может применяться для литиевых аккумуляторов с различной химической основой, с напряжением отдельного аккумулятора от 2 до 5 В.
• СКУ АБ 2 предназначена для батарей с количеством последовательных элементов от 2 до 200.
• Индивидуальный контроль напряжения и температуры каждого аккумулятора.
• Однопроводной интерфейс связи – простой монтаж.
• Все модули устанавливаемые на аккумуляторы идентичны и взаимозаменяемы.
• Контроль зарядного и разрядного тока АБ.
• Определение текущего уровня заряда АБ на основе подсчета протекаемых через АБ амперчасов.
• Пассивная балансировка током до 5 А.
• Возможность гибкой настройки порогов защит по напряжению, току, температуре, гистерезисов и временных задержек.
• Настройка и мониторинг через стандартный интерфейс RS485 с протоколом ModBus RTU.
• Журнал аварийных событий в энергонезависимой памяти.
• Настраиваемые изолированные дискретные выходы для управления зарядными устройствами и нагрузкой АБ.
• Настраиваемые изолированные дискретные входы для дополнительной возможности интеграции в системы энергоснабжения.
• Полное конфигурирование системы через ПО под Windows.
