Модульный инвертор PS48-60/1000К (1000 ВА/750 Вт)

Обзор Отзывы (0)

Модульный инвертор PS48-60/1000К (1000 ВА/750 Вт)

0 Отзывов

Характеристики

Бренд:

Штиль

Номинальная мощность, Вт:

750

Глубина:

345 мм

Высота:

44 мм

Вес:

2.5 кг

Страна изготовления:

Россия

Гарантия:

24 мес.

Смотреть все

Категории

Инверторы, 48-60 В / 220 В (модульные)

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Обратите внимание!Для установки и эксплуатации инвертор PS48-60/1000K требует обязательного наличия модульного каркаса PS1000К или PS1000КМ с контроллером.

Модульный инвертор напряжения PS48-60/1000K с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

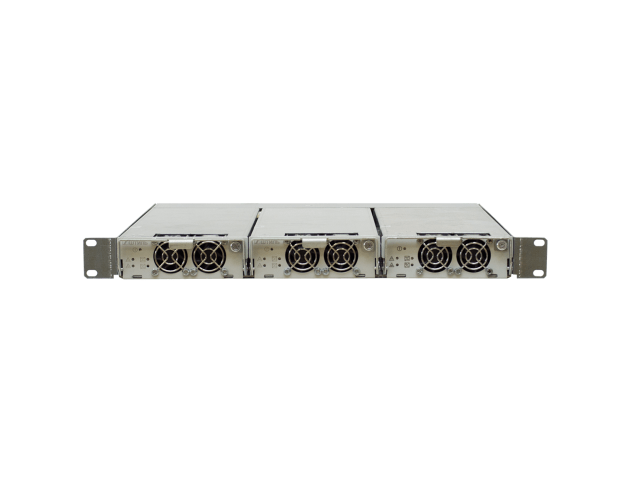

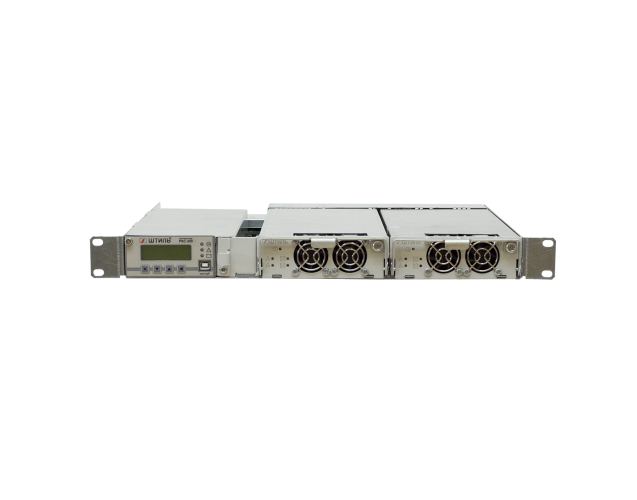

PS48-60/1000K поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 24 шт. Инверторы могут быть установлены в стандартные модульные каркасы «Штиль»: PS1000К (установка до 3-х инверторов) или PS1000КM (установка до 2-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.

Отличительной особенностью PS48-60/1000K является поддержка двух режимов работы:

от источника постоянного напряжения,
от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

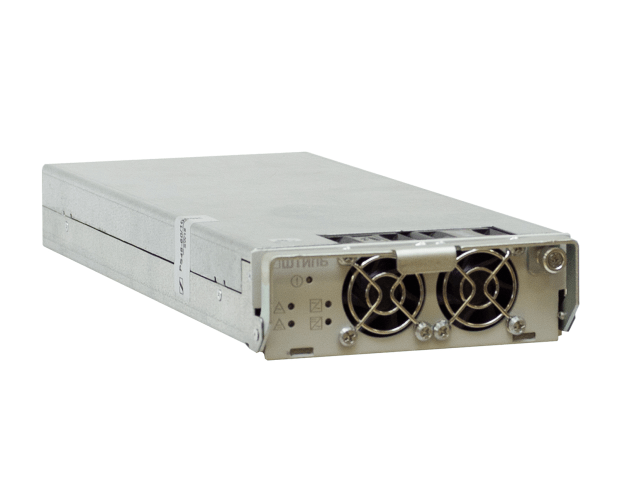

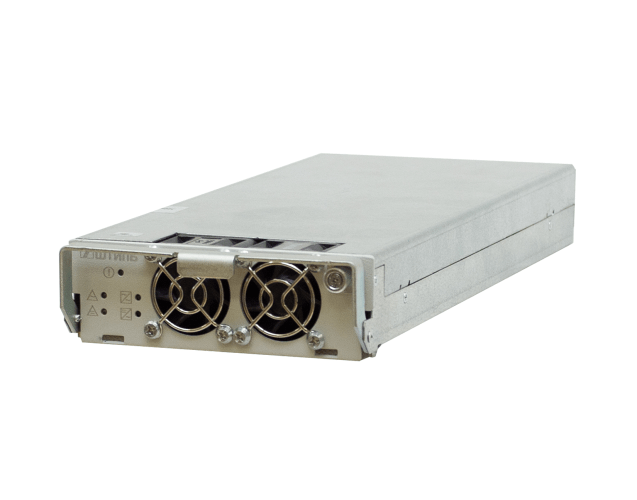

Инвертор PS48-60/1000K выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной 1/3 от 19”, с принудительным охлаждением.

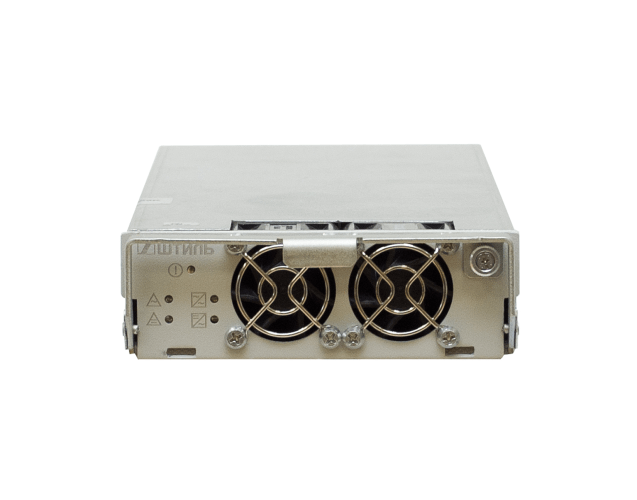

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

PS48-60/1000K поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS1000КM или PS1000К.

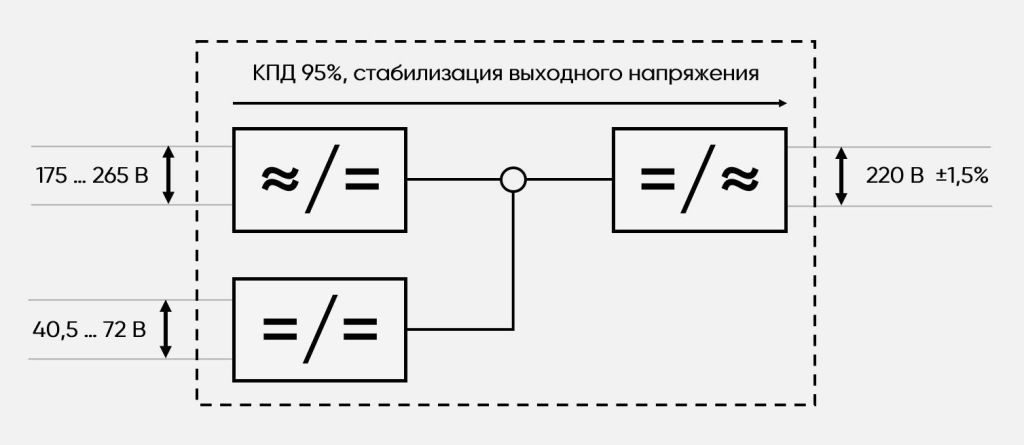

Схема работы инвертора серии PS48-60 картинка

Преимущества

Отличные технические характеристики

стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц,
точность поддержания выходного напряжения – ±1,5%,
точность поддержания выходной частоты – ±0,1%,
рабочий диапазон входного постоянного напряжения – 40,5-72 В,
КПД – ≥90.

Функциональность и надёжность

создание резервируемых конфигураций по схеме N+1,
наращивание выходной мощности с помощью подключения дополнительных инверторов (до 24 шт.),
многоуровневая электронная система защиты с автовосстановлением,
удаленный мониторинг.

Комплектация

1	Инвертор напряжения PS48-60/1000К	1 шт.
2	Руководство по эксплуатации	1 шт.

Характеристики

Бренд	Штиль
Характеристики
Номинальная мощность, Вт	750
Размеры и вес
Глубина	345 мм
Высота	44 мм
Вес	2.5 кг
Страна изготовления	Россия
Гарантия	24 мес.
Полная мощность, ВА	1000
Ширина	140
Страна производитель	Россия
Светодиодная индикация	«общая авария», режим «DC/DC», режим «АС/АС» «Вход DC не в норме», «Вход АC не в норме»
Диапазон рабочей температуры, С	от +5 до +40
Степень защиты от пыли и влаги	IP20
Рабочий диапазон входного постоянного напряжения, В	40,5-72
USB	опция (производится с помощью контроллера Штиль серии PSC)
Ethernet	опция (производится с помощью контроллера Штиль серии PSC)
RS-485	расположен на модульном каркасе
«Сухие» контакты	расположены на модульном каркасе
Номинальное входное постоянное напряжение, В	48-60
Диапазон температуры хранения, С	от -40 до +85
Высота установки в стойку, U	1
Входной коэффициент мощности	0,99
Встроенный электронный байпас	есть (с функцией стабилизатора напряжения)
Номинальное входное переменное напряжение (режим байпас), В	220
Рабочий диапазон входного переменного напряжения (режим байпас), В	175-265
Нижний порог отключения байпаса, В	160
Нижний порог включения байпаса, В	167
Верхний порог отключения байпаса, В	270
Верхний порог включения байпаса, В	263
Номинальная входная частота (режим байпас), Гц	50 ±2,5
Диапазон настройки выходного напряжения, В	до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, %	±1,5
Номинальная выходная частота, Гц	50
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Коэффициент нелинейных искажений выходного напряжения, %	≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Перегрузочная способность	до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
Неправильная полярность	электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения	электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения	электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Параллельная работа	до 24 шт.
Нагрузка (выходные разъёмы)	через модульный каркас

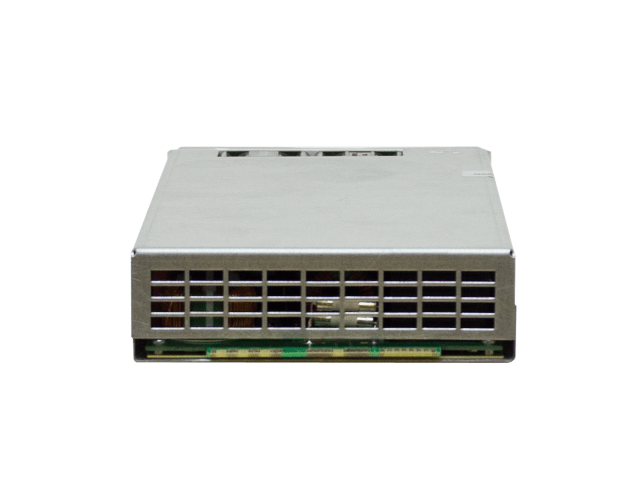

Доступ к интерфейсам и подключениям	тыльный
Эквивалентный уровень акустических шумов, дБ	≤60
Входная сеть постоянного тока	через модульный каркас
Входная сеть переменного тока ~ 220 В 50 Гц	через модульный каркас
Верхний порог отключения нагрузки, В	72
Время переключения с инвертора на байпас/с байпаса на инвертор, мс	0
КПД (при работе от источника питания постоянного тока 48 В), %	≥87
КПД (при работе от источника питания постоянного тока 60 В), %	≥90
КПД в режиме байпас, %	≥95
Номинальное выходное напряжение, В	220
Крест-фактор	3:1
Наработка на отказ, ч	не менее 200000
Перегрев	электронная защита с автоматическим восстановлением
Короткое замыкание	электронная защита с автоматическим восстановлением
Цвет корпуса	серый
Перегрузка по выходу	электронная защита с автоматическим восстановлением
Максимальный выходной ток, А	4,54
Максимальный входной ток, А	21
Нижний порог отключения нагрузки, В	40,5
Нижний порог подключения нагрузки, В	42,5
Верхний порог подключения нагрузки, В	69
Плавный пуск	да
Форма выходного напряжения	синусоида
