СКУ АБ 2. Модуль контроллера

Изменения в версии 2:

• Максимальное кол-во последовательных аккумуляторов в батарее увеличено до 200 шт.
• Повышена точность измерения тока.
• Уменьшено среднее потребление аккумуляторных модулей.
• Защита от неверной полярности подключения дискретных выходов и входов.
• Модуль контроллера и модуль аккумулятора версии 2.хх не совместимы с версиями 1.хх!

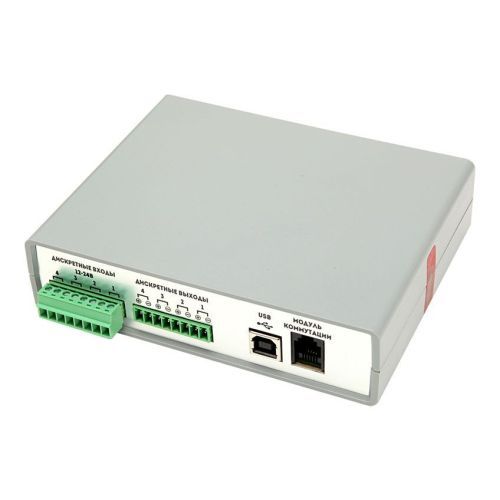

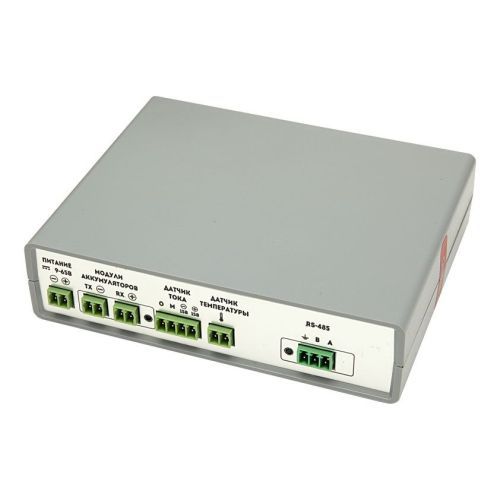

Модуль контроллера является главным элементом СКУ АБ 2 (BMS).

Функции модуля контроллера (МК):

• сбор данных с модулей аккумуляторов;
• измерение сигнала с датчика тока;
• анализ измеренных данных;
• расчет уровня заряда АБ;
• управление зарядом и разрядом АБ с помощь программируемых дискретных выходов;
• обеспечивает связь по RS485 с протоколом Modbus RTU для настройки и мониторинга параметров СКУ АБ;
• фиксацию аварийных событий в энергонезависимой памяти.

Система контроля и управления аккумуляторной батареей предназначена для эксплуатации в составе литиевых аккумуляторных батарей.

СКУ АБ 2 не допускает перезаряда и переразряда элементов АБ и выполняет их балансировку. Тем самым увеличивается срок службы АБ.

Основные характеристики:

• СКУ АБ 2 может применяться для литиевых аккумуляторов с различной химической основой, с напряжением отдельного аккумулятора от 2 до 5В.
• СКУ АБ 2 предназначена для батарей с количеством последовательных элементов от 2 до 200.
• Индивидуальный контроль напряжения и температуры каждого аккумулятора.
• Однопроводной интерфейс связи – простой монтаж.
• Все модули устанавливаемые на аккумуляторы идентичны и взаимозаменяемы.
• Контроль зарядного и разрядного тока АБ.
• Определение текущего уровня заряда АБ на основе подсчета протекаемых через АБ амперчасов.
• Пассивная балансировка током до 5 А.
• Возможность гибкой настройки порогов защит по напряжению, току, температуре, гистерезисов и временных задержек.
• Настройка и мониторинг через стандартный интерфейс RS485 с протоколом ModBus RTU.
• Журнал аварийных событий в энергонезависимой памяти.
• Настраиваемые изолированные дискретные выходы для управления зарядными устройствами и нагрузкой АБ.
• Настраиваемые изолированные дискретные входы для дополнительной возможности интеграции в системы энергоснабжения.
• Полное конфигурирование системы через ПО под Windows.
