Установка питания PS24-0900 (от 2700 до 24300 Вт)

Обзор Отзывы (0)

Установка питания PS24-0900 (от 2700 до 24300 Вт)

0 Отзывов

Характеристики

Страна изготовления:

Россия

Бренд:

Штиль

Номинальная входная частота, Гц:

Номинальная мощность, Вт:

24300

КПД, %:

не менее 90

Поддержка подключения внешних АБ:

да

Гарантия:

24 мес.

Смотреть все

Категории

Установки питания, Установки питания 24 В

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

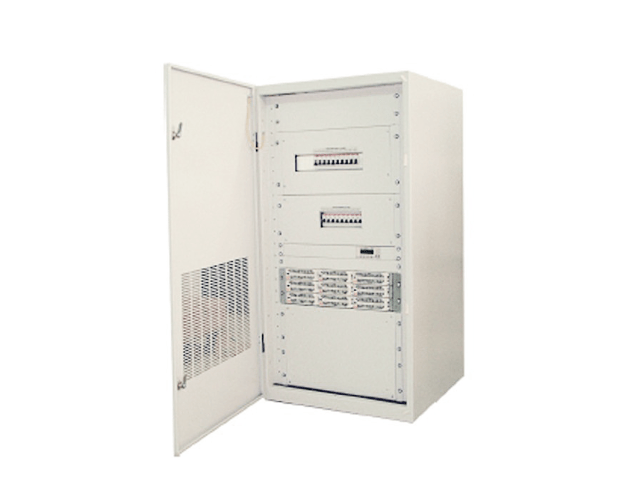

Установка питания «Штиль» PS24-0900 шкафного исполнения предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 900 А. Данная модель является оптимальным масштабируемым решением для гарантированного энергоснабжения и позволяет увеличить выходную мощность до 24300 Вт.

Установка питания PS24-0900 имеет шкафное исполнение с габаритами 1153х600х600 мм (ВxШxГ). Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0900 обозначена в таблице ниже.

Варианты исполнения установки питания PS24-0900	Количество выпрямителей, шт.	Максимальный выходной ток, А	Выходная мощность, Вт	Масса, кг
PS24-0900 (1/2700)	1	100	2700	145
PS24-0900 (2/2700)	2	200	5400	148
PS24-0900 (3/2700)	3	300	8100	151
PS24-0900 (4/2700)	4	400	10800	154
PS24-0900 (5/2700)	5	500	13500	157
PS24-0900 (6/2700)	6	600	16200	160
PS24-0900 (7/2700)	7	700	18900	163
PS24-0900 (8/2700)	8	800	21600	167
PS24-0900 (9/2700)	9	900	24300	170

В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!

Представленные модели установок питания «Штиль» осуществляют преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Преимущества

Отличные технические характеристики

диапазон входного переменного напряжения – 150-300 В,
диапазон выходного постоянного напряжения – 21-29 В,
входной коэффициент мощности – 0,99 при 100% нагрузке,
максимальный выходной ток – до 900 А,
допустимый диапазон входной частоты 45-66 Гц,
КПД – не менее 90%.

Функциональность и надёжность

модульная конструкция (установка от 1 до 9 выпрямителей),
«горячая» замена выпрямителей,
защита от «глубокого» разряда и контроль температуры АБ,
расширенный контроль и управление изделием и АБ,
электронная система защиты c автоматическим восстановлением,
срок службы – не менее 20 лет.

Комплектация

1	Установка питания PS24-0900 в составе:	1 шт.
1. 1	Источники питания (выпрямители) 24 В, 2700 Вт, 100 А	от 1 до 9 шт.
1. 2	Контроллер «Штиль» PSC-200.04	1 шт.
1. 3	Модуль распределения АС (автоматические выключатели защиты выпрямителей)	1 шт.
1. 4	Модуль распределения 4U в составе:	1 шт.
4. 1	автоматические выключатели защиты нагрузки 1Р 10 А	2 шт.
4. 2	автоматические выключатели защиты нагрузки 1Р 16 А	2 шт.
4. 3	автоматические выключатели защиты нагрузки 1Р 32 А	2 шт.
4. 4	автоматические выключатели защиты нагрузки 1Р 63 А	2 шт.
4. 5	автоматические выключатели защиты нагрузки 1Р 100 А	2 шт.
1. 5	Модуль LVD в составе:	1 шт.
5. 1	плавкие вставки (предохранители) защиты АБ 250 А	2 шт.
5. 2	контактор LVD (500 А) – защиты АБ от «глубокого» разряда	2 шт.
1. 6	Датчик температуры	1 шт.
2	Шкаф 24U, 600х600 мм	1 шт.
3	Руководство по эксплуатации	1 шт.
4	ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания	1 шт.
5	Упаковка	1 шт.

Характеристики

Страна изготовления	Россия
Бренд	Штиль
Вход
Номинальная входная частота, Гц	50
Выход
Номинальная мощность, Вт	24300
КПД, %	не менее 90
Внешние АКБ
Поддержка подключения внешних АБ	да
Панель управления и интерфейсы
Гарантия	24 мес.
Размеры и вес
Форм-фактор	шкафной
Глубина	600 мм
Высота	1153 мм
Вес	0 кг
Ширина	600
Страна производитель	Россия
Светодиодная индикация	индикация основных состояний изделия
Диапазон рабочей температуры, С	от +5 до +40
USB	да
Ethernet	опция
RS-485	да
«Сухие» контакты	общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Контакт заземления РЕ	да
Номинальное входное переменное напряжение, В	220/380
Рабочий диапазон входного переменного напряжения, В	150-300 (в диапазоне 150-170 В происходит линейное снижение выходной мощности выпрямителя, до 80% от номинальной при Uвх=150 В)
Номинальное выходное напряжение постоянного тока, В	24
Функционал управления АБ	защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Диапазон температуры хранения, С	от -40 до +75
Тип входной сети	однофазная/трехфазная сеть переменного тока
Допустимый диапазон входной частоты, Гц	45-66
Входной коэффициент мощности	0,99
Тип выходного напряжения	постоянное
Диапазон выходного напряжения постоянного тока, В	21-29
Пониженное или повышенное входное напряжение	защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А	10, 16, 32, 63, 100 (по 2 шт.)
Номинал предохранителей защиты АБ, А	250
Среднее время восстановления, ч	не более 1
Наработка на отказ, ч	не менее 150000
Перегрев	защита c автоматическим восстановлением
Максимальный выходной ток, А	900 (при установке в изделие 9-ти источников питания (выпрямителей), при Uвх>170 В)
Максимальный входной ток, А	116.1
Цвет корпуса	серый
