Установка питания PS60-0015 (от 350 до 1050 Вт)

Обзор Отзывы (0)

Установка питания PS60-0015 (от 350 до 1050 Вт)

0 Отзывов

Характеристики

Страна изготовления:

Россия

Бренд:

Штиль

Номинальная входная частота, Гц:

Номинальная мощность, Вт:

1050

КПД, %:

не менее 90

Поддержка подключения внешних АБ:

да

Гарантия:

24 мес.

Смотреть все

Категории

Установки питания, Установки питания 60 В

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

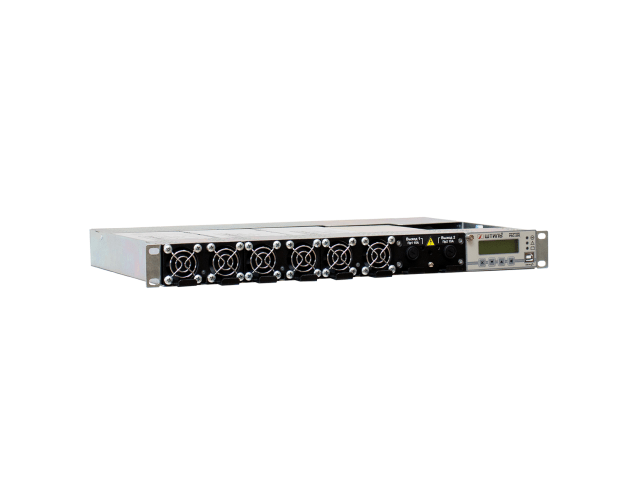

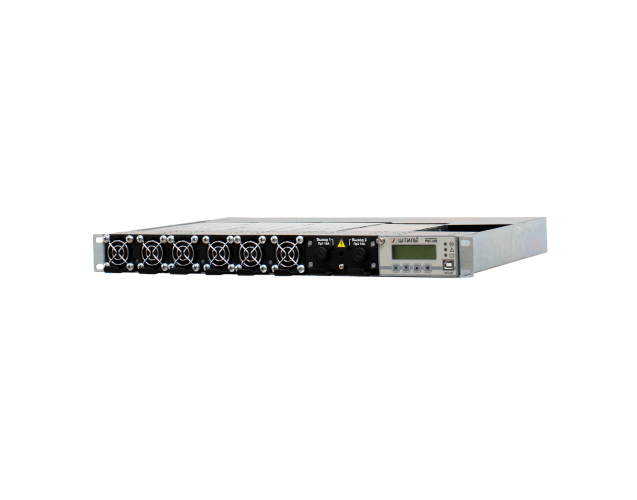

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0015. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 17,4 А, максимальная выходная мощность – 1050 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Система электропитания PS60-0015 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0015 обозначена в таблице ниже.

Варианты исполнения установки питания PS60-0015	Количество выпрямителей, шт.	Максимальный выходной ток, А	Выходная мощность, Вт	Масса, кг
PS60-0015 (1/0350-1U)	1	5,8	350	5
PS60-0015 (2/0350-1U)	2	11,6	700	6,5
PS60-0015 (3/0350-1U)	3	17,4	1050	8

В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Представленная модель установки питания «Штиль» PS60-0015 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Преимущества

Отличные технические характеристики

диапазон входного переменного напряжения – 90-276 В,
диапазон выходного постоянного напряжения – 50-75 В,
входной коэффициент мощности – 0,99 при 100% нагрузке,
максимальный выходной ток – до 17,4 А,
допустимый диапазон входной частоты 45-65 Гц,
КПД – не менее 90%.

Функциональность и надёжность

модульная конструкция (установка от 1 до 3 выпрямителей),
«горячая» замена выпрямителей,
защита от «глубокого» разряда и контроль температуры АБ,
расширенный контроль и управление изделием и АБ,
электронная система защиты c автоматическим восстановлением,
срок службы – не менее 20 лет.

Комплектация

1	Установка питания PS60-0015 в составе:	1 шт.
1. 1	Источники питания (выпрямители) 60 В, 350 Вт, 6 А	от 1 до 3 шт.
1. 2	Корзина для установки до 3-х выпрямителей	1 шт.
1. 3	Контроллер «Штиль» PSC-200.03	1 шт.
1. 4	Предохранители защиты нагрузки 1Р 16 А	2 шт.
1. 5	Шина для подключения нагрузки по постоянному току (без защиты по току)	1 шт.
1. 6	Предохранитель защиты АБ 1Р 35 А	1 шт.
1. 7	Контактор защиты АБ от «глубокого» разряда (контактор LVD), 30 А	1 шт.
1. 8	Предохранитель защиты по входной цепи (входной сети переменного тока) 1Р 20 А	1 шт.
1. 9	Датчик температуры	1 шт.
2	Руководство по эксплуатации	1 шт.
3	ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания	1 шт.
4	Упаковка	1 шт.

Характеристики

Страна изготовления	Россия
Бренд	Штиль
Вход
Номинальная входная частота, Гц	50
Выход
Номинальная мощность, Вт	1050
КПД, %	не менее 90
Внешние АКБ
Поддержка подключения внешних АБ	да
Панель управления и интерфейсы
Гарантия	24 мес.
Размеры и вес
Форм-фактор	в стойку (компактные)
Глубина	330 мм
Высота	44 мм
Вес	0 кг
Ширина	483
Страна производитель	Россия
Светодиодная индикация	индикация основных состояний изделия
Диапазон рабочей температуры, С	от +5 до +50
USB	да
Ethernet	опция
RS-485	да
«Сухие» контакты	общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Контакт заземления РЕ	да
Номинальное входное переменное напряжение, В	220
Рабочий диапазон входного переменного напряжения, В	90-276 (в диапазоне 90-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх =90 В)
Номинальное выходное напряжение постоянного тока, В	60
Функционал управления АБ	защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Диапазон температуры хранения, С	от -40 до +85
Высота установки в стойку, U	1
Тип входной сети	однофазная сеть переменного тока
Допустимый диапазон входной частоты, Гц	45-65
Входной коэффициент мощности	0,99
Тип выходного напряжения	постоянное
Диапазон выходного напряжения постоянного тока, В	50-75
Действующее значение пульсаций, мВ	не более 100
Пониженное или повышенное входное напряжение	защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А	16
Номинал предохранителей защиты АБ, А	35
Среднее время восстановления, ч	не более 1
Номинал сетевого предохранителя, А	20
Наработка на отказ, ч	не менее 150000
Перегрев	защита c автоматическим восстановлением
Максимальный выходной ток, А	17,4 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Максимальный входной ток, А	12.9
Цвет корпуса	серый
